Compas gyroscopique d'accéléromètre d'IMU

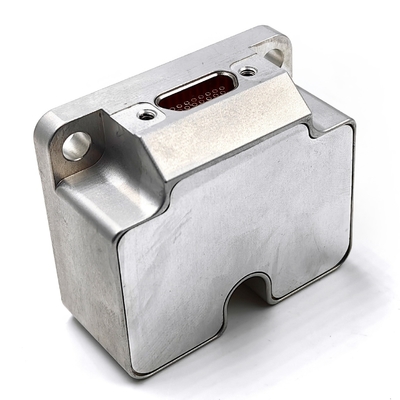

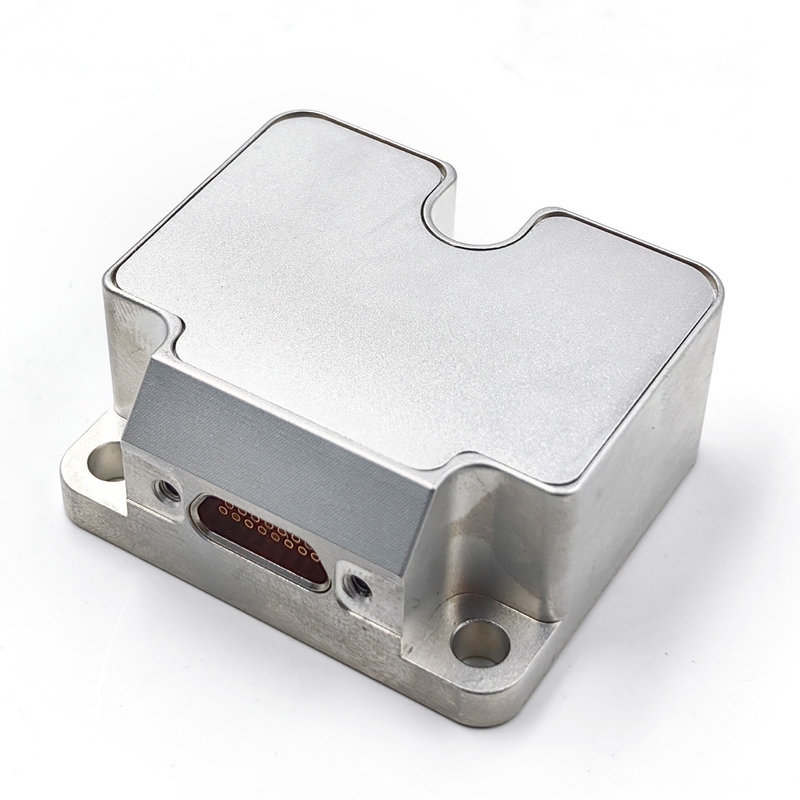

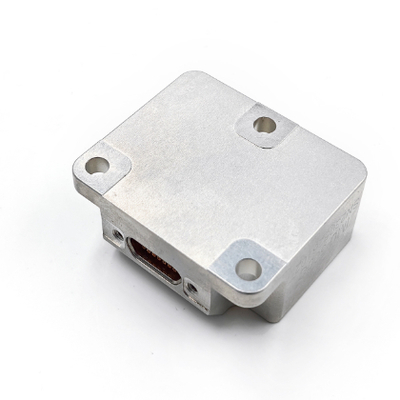

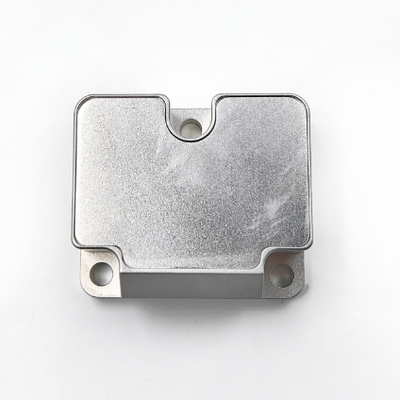

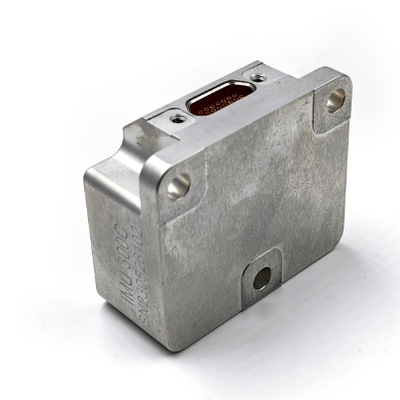

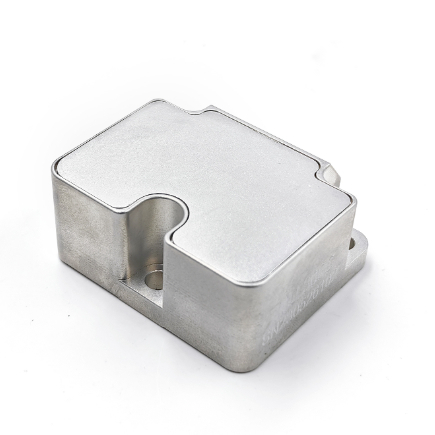

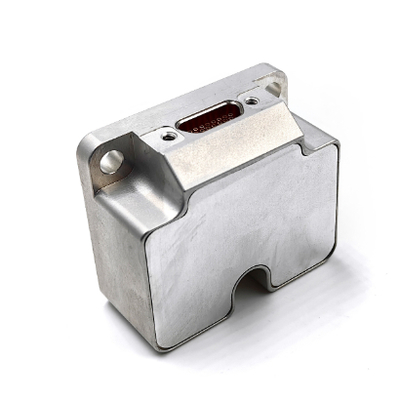

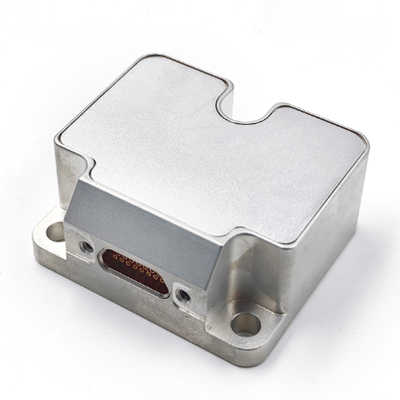

Unité de mesure de l'inertie IMU de qualité industrielle Capteur STIM300 Remplacement Faible bruit

Unité de mesure de l'inertie IMU de qualité industrielle Capteur STIM300 Remplacement Faible bruit

Nom De Marque:	FIREPOWER
Numéro De Modèle:	UIM6
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Chaîne de compas gyroscopique:

±400°/s

gyro Stabilité de biais zéro:

≤0.5°/h

Autonomie acc:

30 g

Non-linéarité du facteur d'échelle:

0.02mg

Alimentation:

Largeur de bande:

125 Hz

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Sensor de l'unité de mesure de l'inertie

Capteur IMU de niveau tactique

Unité de remplacement IMU Stim300

Description du produit

Unité de mesure de l'inertie IMU de qualité industrielle Capteur STIM300 Remplacement Faible bruit

Principales spécifications

Attribut	Valeur
Autonomie du gyroscope	± 400°/s
Stabilité du gyro à zéro biais	≤ 0,5°/h
Portée acc	30 g
Facteur d'échelle non linéaire	00,02 mg ou moins
Énergie	5V
Largeur de bande	125 Hz

Vue d'ensemble du produit

L'unité de mesure inertielle MEMS intègre un gyroscope à trois axes, un accéléromètre à trois axes, un inclinomètre à trois axes, un capteur de température, une carte de traitement du signal et un logiciel de support.Ce système complet mesure la vitesse angulaire à trois axes, l'accélération et l'angle d'inclinaison d'un support, fournissant des données compensées (y compris la compensation de la température, la compensation des défauts d'alignement de l'installation,et la compensation non linéaire) via un port série RS-422 utilisant des protocoles de communication standardisés.

Paramètres techniques

Spécifications du gyroscope

Paramètre	Unité	UIM6-1	Unité de contrôle
Plage de mesure (personnalisable)	°/s	± 400	± 400
Stabilité de biais zéro (@ Allan Variance)	°/h	1	0.5
Stabilité de biais zéro (1s douce, 1σ, température ambiante)	°/h	10	5
Stabilité de biais zéro (10s en douceur, 1σ, température ambiante)	°/h	5	1
Erreur de biais zéro sur toute la plage de température	°/h	20	10
Marche au hasard	°/√h	0.2	0.1
Répétabilité zéro biais	°/h	10	5
Sensitivité à l'accélération de biais zéro	°/h/g	1	1
Résolution	°/h	2	1
Facteur d'échelle non linéaire	en ppm	500
Répétabilité par facteur d'échelle	en ppm	500
Accouplement croisé	%	0.1
Largeur de bande	Hz	125

Spécifications de l'accéléromètre

Paramètre	Unité	Unité de contrôle	Unité IMU6-1y-2
Plage de mesure (personnalisable)	g	± 10	± 30
Stabilité à zéro biais (variance d'Allan @ 25 oC)	mg	0.02	0.05
Stabilité à zéro biais (1s de lissage)	mg	0.1	0.5
Stabilité à zéro biais (10 secondes de lissage)	mg	0.05	0.2
Erreur de biais zéro sur toute la plage de température	mg	1	3
Marche au hasard	M/s/√h	0.001	0.002
Répétabilité zéro biais	mg	0.1	0.5
Répétabilité par facteur d'échelle	en ppm	500
Facteur d'échelle non linéaire	en ppm	500
Largeur de bande	Hz	125
