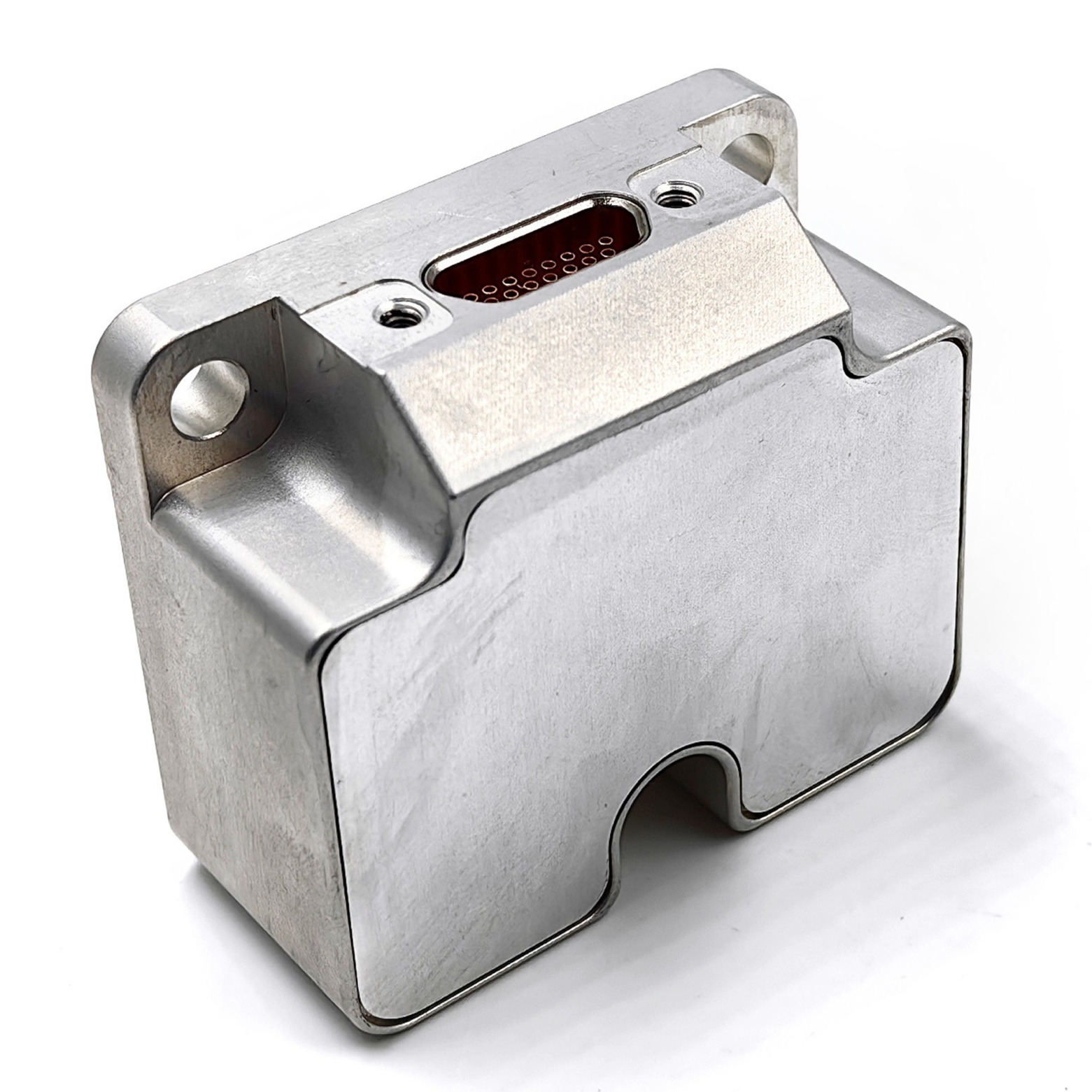

Unité de mesure de l'inertie IMU de niveau tactique Capteur STIM300 Remplacement Faible bruit
Description de produit
Description du produit
L'unité de mesure inertielle MEMS est constituée d'un gyroscope à trois axes, d'un compteur d'accélération à trois axes, d'un angle d'inclinaison à trois axes, d'un capteur de température, d'une carte de traitement du signal,une structure et les logiciels nécessaires, et est utilisé pour mesurer la vitesse angulaire à trois axes, l'accélération à trois axes et l'angle d'inclinaison à trois axes d'un transporteur.la table de chargement et les données d'inclinaison compensation d'erreur arrière (y compris la compensation de température), la compensation des angles de décalage d'installation, la compensation non linéaire et autres) par un port série RS-422 selon un protocole de communication convenu.
Paramètre technique
Spécifications du gyroscope
Paramètre
Unité
UIM6-1
Unité de contrôle
Plage de mesure (personnalisable)
°/s
± 400
± 400
Stabilité de biais zéro @ Allan Variance (en anglais)
°/h
1
0.5
Stabilité de biais zéro (1s lisse, 1σ, température ambiante)
°/h
10
5
Stabilité de biais zéro (10s douce, 1σ, température ambiante)
°/h
5
1
Erreur de biais zéro sur toute la plage de température
°/h
20
10
Marche au hasard
°/√h
0.2
0.1
Répétabilité zéro biais
°/h
10
5
Sensitivité à l'accélération de biais zéro
°/h/g
1
1
Résolution
°/h
2
1
Facteur d'échelle non linéaire
en ppm
500
Répétabilité par facteur d'échelle
en ppm
500
Accouplement croisé
%
0.1
Largeur de bande
Hz
125
Acc Spécifications
Paramètre
Unité
Unité de contrôle
Unité IMU6-1y-2
Plage de mesure (personnalisable)
g
± 10
± 30
Stabilité à zéro biais (variance d'Allan @ 25 oC)
mg
0.02
0.05
Stabilité à zéro biais (1s de lissage)
mg
0.1
0.5
Stabilité à zéro biais (10 secondes de lissage)
mg
0.05
0.2
Erreur de biais zéro sur toute la plage de température
