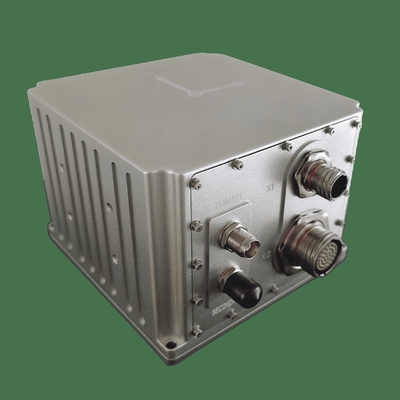

Système de navigation intégré de haute précision avec une stabilité gyroscopique à zéro biais de 0,05°/h et une fréquence de navigation de 200 Hz

Nom De Marque:	Firepower
Numéro De Modèle:	INS500D
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Précision de positionnement en point unique (RMS):

1.2m

Précision de positionnement RTK (RMS):

2 cm±1 ppm

Perte de précision de positionnement de la serrure (CEP):

100m/10min, 0,5nm/30min, 1,5nm/h, 2‰D

Système d'autonavigation:

00,05°×sec/Lati

Fréquence des données de navigation:

200 hertz

Chaîne de gyroscope:

400°/s

Stabilité du gyro à biais zéro:

00,05°/h

Détails d'emballage:

éponge et carton

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Système de navigation intégré de 200 Hz

0.05°/h Système de navigation intégré

Système de navigation intégré de haute précision

Description du produit

1. Vue d' ensemble

Le système de navigation intégré en fibre optique SNC500D est basé sur le gyroscope en fibre optique en boucle fermée, l'accéléromètre et la carte de réception GNSS haut de gamme, avec des performances à coût élevé,et est réalisé par fusion multi-capteurs et algorithme de calcul de navigation pour répondre aux exigences de mesure précise de l'attitude, direction, position et autres informations dans les domaines d'application des systèmes de mesure mobiles de moyenne et haute précision et des grands UAV.

2. Indice de performance

Paramètre		Indicateurs techniques
Précision de la position	Point unique (RMS)	1.2m
	RTK ((RMS)	2 cm + 1 ppm
	Précision de la perte de verrouillage (CEP)	100m/10min 0.5 nm/30 min 1.5 nm/h 2 ‰ D, où D est la distance parcourue (facultatif, combinaison DVL ou compteur de kilomètres)
Titre (RMS)	Autonomie de la recherche de la précision	0.05 ° × sec (latitude), 10 min d'alignement de la base stationnaire; où latitude est indiquée par latitude.
Titre (RMS)	Précision de maintien de la perte de verrouillage	0.1°/h
Attitude (RMS)	GNSS est valide	00,02°
Attitude (RMS)	Précision de maintien de la perte de verrouillage	00,05°/h
Précision de la vitesse horizontale (RMS)	L1 / L2 en point unique	0.1m/s
Précision de la vitesse horizontale (RMS)	GNSS est invalide	2 m/s/h
Fréquence des données de navigation	200 Hz
Gyroscope	Portée	400°/s
	Stabilité de biais zéro	00,05°/h
	Facteur d'échelle non linéaire	50 ppm
	Marche aléatoire angulaire	00,02°/ √ heure
Accéléromètre	Portée	16 g
	Stabilité de biais zéro	50g
	Facteur d'échelle non linéaire	100 ppm
	La vitesse est aléatoire	00,01 m/s/ √ heure
Dimensions physiques et caractéristiques électriques	Dimensions globales	138.5 mm × 136,5 mm × 102 mm
	Le poids	20,0 kg (sans câble)
	Voltage d'entrée	12 ∼ 36 VDC
	Consommation d'électricité	< 24 W (état stable)
	Réserve	16G
Indicateurs environnementaux	Température de fonctionnement	-40°C à +60°C
	Température de stockage	-45°C à +70°C
	Vibrations aléatoires	60,06 g, 20 Hz à 2000 Hz
	Résultats de l'enquête	3 heures
Caractéristiques de l'interface	Le système d'alarme est utilisé pour la communication des messages.
	Port réseau de 100 m
	Connecteur à antenne (TNC)
	Interface du capteur de vitesse des roues

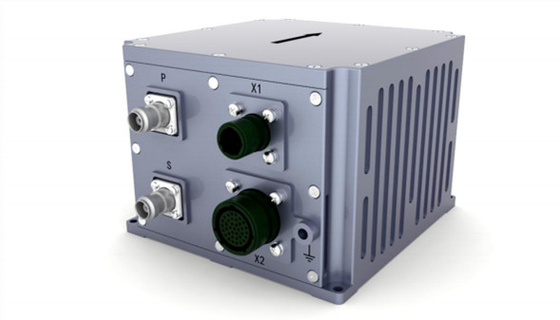

3. Dimensions globales Système de navigation intégré de haute précision avec une stabilité gyroscopique à zéro biais de 0,05°/h et une fréquence de navigation de 200 Hz 0
