Compas gyroscopique d'accéléromètre d'IMU

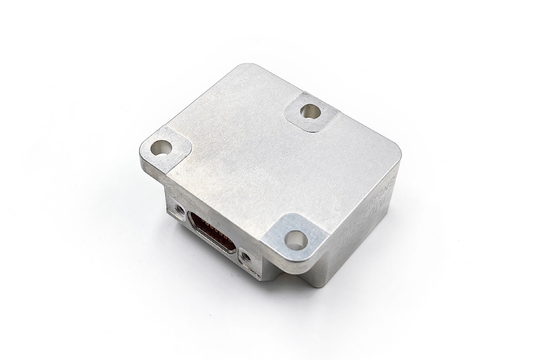

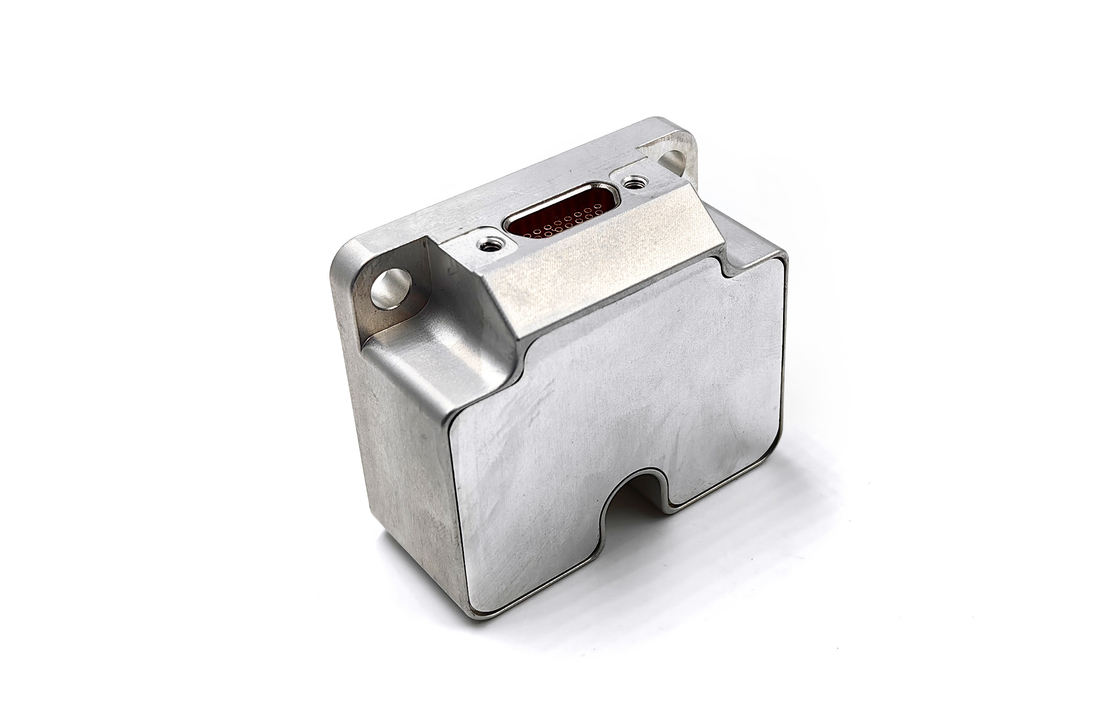

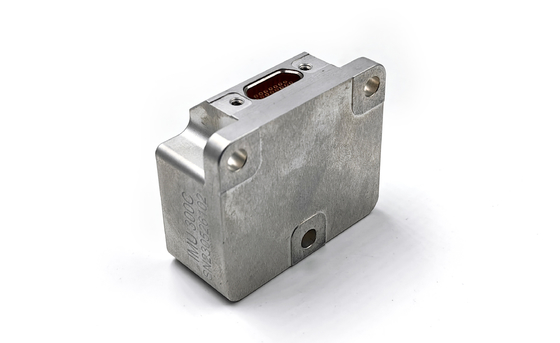

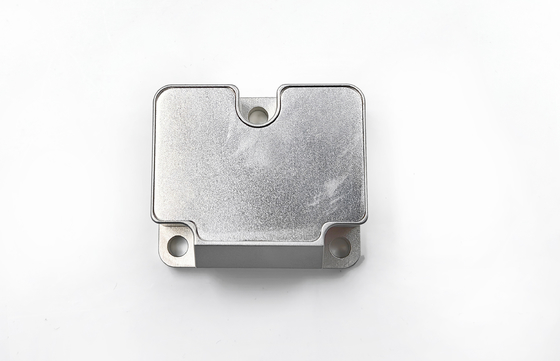

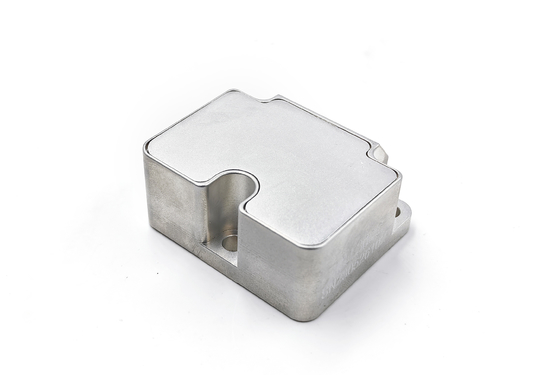

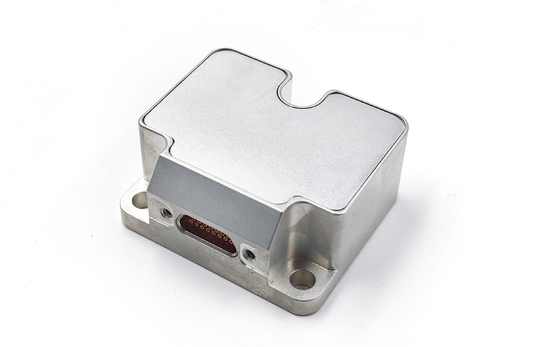

Unité de mesure de l'inertie à faible dérive avec accéléromètre et gyroscope intégrés à 3 axes

Unité de mesure de l'inertie à faible dérive avec accéléromètre et gyroscope intégrés à 3 axes

Nom De Marque:	Firepower
Numéro De Modèle:	UIM6-1
Nombre De Pièces:	1
Prix:	3000$
Conditions De Paiement:	L/C,T/T,Western Union
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

CHINA

Certification:

Plage de mesures:

±400°/s

Stabilité du biais en cours de fonctionnement:

00,3°/h

marche aléatoire angulaire:

0.15°/√h

Répétabilité du biais (1σ):

1°/h

Facteur d'échelle non linéaire ((1σ):

150 ppm

Plage d'accéléromètre:

±10g

Stabilité du biais de l'accéléromètre en cours d'exécution:

0.02mg

Le poids:

55 ± 5 g

Détails d'emballage:

sponge+box

Supply Ability:

500/month

Mettre en évidence:

Unité de mesure de l'inertie du gyroscope

Unité de mesure de l'inertie par accéléromètre à 3 axes

Unité de mesure de l'inertie tactique

Description du produit

Unité de mesure inertielle à faible dérive avec accéléromètre et gyroscope 3 axes intégrés

L'unité de mesure inertielle IMU6 intègre un gyroscope trois axes, un accéléromètre trois axes, un capteur de température et une carte de traitement du signal pour mesurer la vitesse angulaire, l'accélération et l'angle d'inclinaison du support. Le système fournit des données compensées (y compris la compensation de température, la compensation de l'angle de désalignement d'installation et la compensation non linéaire) via un port série RS-422 en utilisant un protocole de communication standardisé.

Principales spécifications

Attribut	Valeur
Plage de mesure	±400°/s
Stabilité de biais en cours de fonctionnement	0.3°/h
Marche aléatoire angulaire	0.15°/√h
Répétabilité du biais (1σ)	1°/h
Non-linéarité du facteur d'échelle (1σ)	150ppm
Plage de l'accéléromètre	±10g
Stabilité de biais en cours de fonctionnement de l'accéléromètre	0.02mg
Poids	55±5g

Spécifications techniques du gyroscope

Paramètre	Unité	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Plage de mesure (personnalisable)	°/s	±400	±400	±400	±2000
Stabilité de biais en cours de fonctionnement (@ variance d'Allan)	°/h	0.3	0.1	0.05	1
Stabilité du biais à 10s (lissage 10s, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais en pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°/√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1σ)	°/h	1	0.5	0.3	2
Sensibilité à l'accélération du biais	°/h/g	1	1	1	2
Non-linéarité du facteur d'échelle (1σ)	ppm	150	150	150	300
Répétabilité du facteur d'échelle (1σ)	ppm	20	20	20	100
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	250	200	150	250

Spécifications techniques de l'accéléromètre

Paramètre	Unité	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Plage de mesure (personnalisable)	g	±10	±30	±50	±80
Stabilité de biais en cours de fonctionnement (Variance d'Allan @ 25ºC)	mg	0.02	0.05	0.1	0.2
Stabilité du biais à 10s	mg	0.05	0.2	0.5	1
Stabilité du biais en pleine température	mg	1	3	5	15
Marche aléatoire angulaire	m/s/√h	0.001	0.002	0.005	0.01
Répétabilité du biais (1σ)	mg	0.1	0.5	1	2
Répétabilité du facteur d'échelle (1σ)	ppm	200	200	200	200
Non-linéarité du facteur d'échelle (1σ)	ppm	50	100	200	300
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	100	100	100	100

Caractéristiques électriques

Paramètre	Unité	IMU6-1y
Tension	V	+5±0.5
Courant de démarrage	mA	<400
Consommation d'énergie en régime permanent	W	<1.2
Ondulation	mV	100

Spécifications environnementales

Paramètre	Unité	IMU6-1y-x
Température de fonctionnement	ºC	-45~85
Température de stockage	ºC	-55~105

Spécifications physiques

Paramètre	Unité	IMU6-1y-x
Poids	g	55±5
Temps de démarrage	s	1

Dimensions du produit
