Compas gyroscopique d'accéléromètre d'IMU

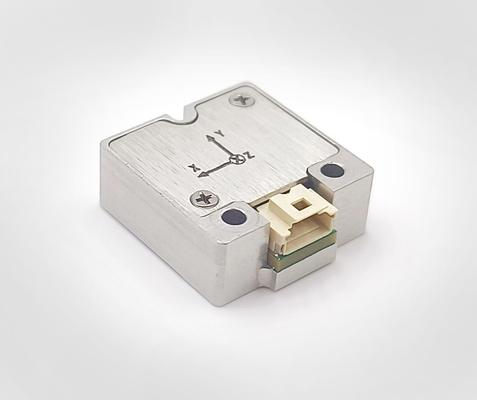

Faible consommation d'énergie 6 axes Mems Sensor d'unité de mesure de l'inertie pour UAV / robot

Nom De Marque:	FIREPOWER
Numéro De Modèle:	UIM115
Nombre De Pièces:	1
Prix:	600$
Conditions De Paiement:	L/C, D/P, T/T, Western Union
Capacité à Fournir:	1 semaine pour l'échantillon

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure gyrodynamique:

± 250/500°/s

Stabilité de biais zéro (@ variance Allan):

≤3 °/h

Stabilité de biais zéro ((10s lisse):

≤ 6°/h

Largeur de bande:

80Hz

Autonomie acc:

± 16 g

Acc Stabilité de biais zéro (variance d' Allan):

0.065 mg ou moins

Interface de communication:

UART à sens unique

Voltage:

5.5V

Taille:

22.4 mm x 22.4 mm x 9.5 mm

Le poids:

16G

Détails d'emballage:

Éponge + carton

Capacité d'approvisionnement:

1 semaine pour l'échantillon

Mettre en évidence:

Sensor de mesure par unité inertielle MEMS

Unité de mesure de l'inertie Mems

Unité de mesure de l'inertie des MEM des drones

Description du produit

Sensor de l'unité de mesure de l'inertie Mems à faible consommation d'énergie pour robot UAV

Description du produit

L'IMU115 est une unité de mesure inertielle (IMU) basée sur la technologie micro-mécanique (MEMS), dotée d'un gyroscope MEMS haute performance et d'un accéléromètre MEMS intégrés,produisant 3 vitesses angulaires et 3 accélérations.Il a une fiabilité élevée et une forte adaptabilité environnementale.dans- Je ne sais pas.Le gouvernement, la cartographie, la plateforme stable et d'autres domaines.

. Caractéristiques du produit

1) Le Pour les appareils à commande numérique:

a) Les produitsune plage de mesure dynamique de ± 250o/s (500 °/s en option);

b) LesStabilité du biais zéro: 10 °/h (GJB, 10 s, valeur typique), 6,0 °/h ((ALLAN, valeur typique);

2) LeAccéléromètre numérique triaxiale:

a) Les produitsune plage de mesure dynamique de ± 4 g (configurable à 16 g);

b) LesStabilité à biais zéro: 0,12 mg (GJB, 10 s), 0,065 mg (ALLAN);

3) Les produitsPour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique doit être supérieure ou égale à:

4) Les produitsPrécision garantie dans toute la plage de température (-40 °C ~ 80 °C):

un algorithme intégré d'étalonnage et de compensation de température à haute performance;

5) Les produitsConçus pour être utilisés dans des conditions de forte vibration;

6) LeInterface à une voie UART.

Paramètre du produit

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			250	500	Les autres
	Zéro biais la stabilité	Variance Allan		3.0		le nombre de jours
	Zéro biais la stabilité	moyenne de 10 s (-40 °C à + 80 °C, température constante)		6.0		le nombre de jours
	Zéro biais	Zéro biais gamme		± 0.2		Les autres
	Zéro biais	Variation de biais zéro sur température totale plage1		± 0.3		Les autres
	Facteur d'échelle	Facteur d'échelle de précision		0.2		%
	Facteur d'échelle	Facteur d'échelle non linéaire		0.02		% FS
	Largeur de bande			80		Hz
Accéléromètre	Plage de mesure dynamique			4	16	g
	Zéro biais la stabilité	Variance Allan		0.065		mg
	Zéro biais la stabilité	moyenne de 10 s (-40 °C à + 80 °C, température constante)		0.12		mg
	Zéro biais	Zéro biais gamme		±3		mg
	Zéro biais	Nul changement de partialité en totalité la plage de température, valeur de pic à pic1		± 6		mg
	Facteur d'échelle	Facteur d'échelle de précision		0.3		%
	Facteur d'échelle	Facteur d'échelle non linéaire		0.03		% FS
	Largeur de bande			80		Hz
Interface de communication
	UART à sens unique	Taux de baud		115.2	460.8	Kbps
	Fréquence d'échantillonnage
	Fréquence d'échantillonnage	UART		200	1000	Hz
Caractéristiques électriques	Voltage		4.5	5	5.5	V
	Consommation d'électricité				0.35	W
	Ressort	P-P			20	MV
Caractéristiques structurelles	Taille			22.4 x 22.4 x 9. Je vous en prie.5		mm
Caractéristiques structurelles	Le poids			16		g
Environnement d'utilisation	Température de fonctionnement		- Quarante		80	°C
	Température de stockage		- 45 ans.		85	°C
	Vibration			20 à 2000 Hz, 3 g
	Les effets			1000 g,0.5 secondes
La fiabilité	Résultats de l'enquête			20000		h
La fiabilité	Temps de travail continu			120		h
1: Calculer le biais zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 °C/min et la plage de température est de -40 °C à + 80 °C;

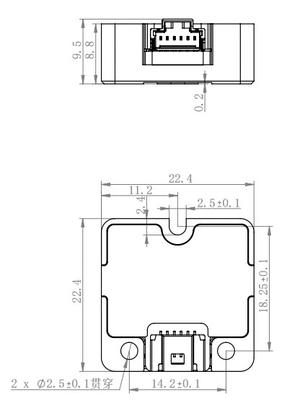

Le dessin de contour
