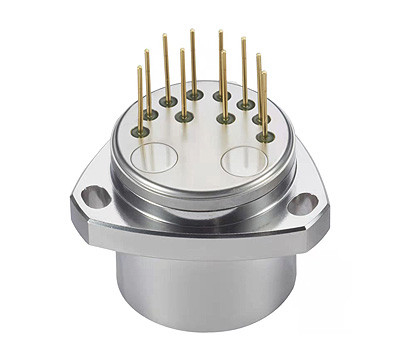

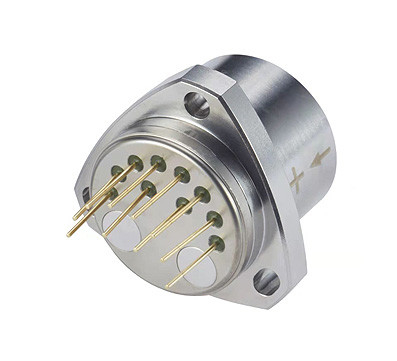

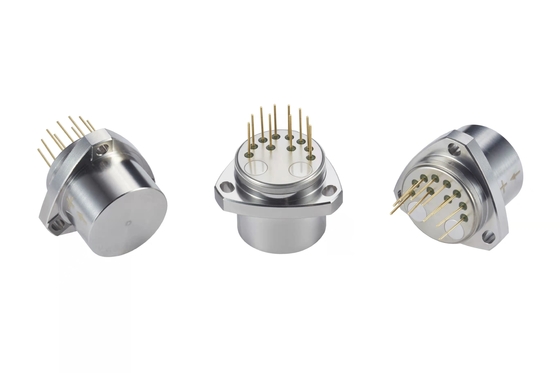

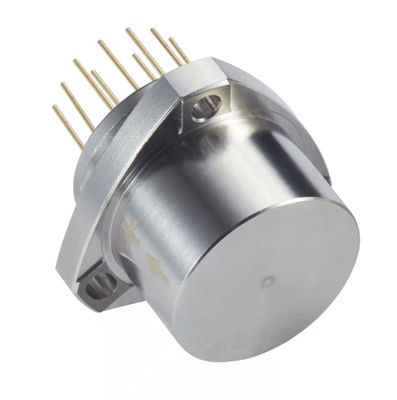

Remplacement du capteur de vibration Q-Flex QA-3000

Remplacement du capteur de vibration Q-Flex QA-3000

• Description du produit

  Série ACC1vl'abrasiona)accélérationsassureIl s'agit d'un accéléromètre de haute précision doté d'une excellente stabilité à long terme, d'une répétabilité, de performances de démarrage, d'une adaptabilité à l'environnement et d'une fiabilité élevée.Il peut être utilisé pour des essais statiques et dynamiquesIl s'agit également d'un capteur de vibration standard et d'un capteur d'inclinaison.

  Le courant de sortie du produit a une relation linéaire avec la force ou l'accélération,et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par le calcul pour obtenir une sortie de haute précisionLe capteur de température intégré peut être utilisé pour compenser le biais et le facteur d'échelle et réduire l'influence de la température ambiante selon les exigences de l'utilisateur.

• Paramètre technique

  Numéro de série	Paramètre	Le nombre de points de contrôle	Le nombre de points de contrôle	Le nombre de points de contrôle
  1	Portée	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
  2	Le seuil	5 μg	5 μg	5 μg
  3	Le biais K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Facteur d'échelle K1	10,0 à 1,30 mA/g	10,0 à 1,30 mA/g	10,0 à 1,30 mA/g
  5	Coefficient non linéaire de classe II K2	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g Stabilité à court terme de 4 heures	≤ 10 μg	≤ 10μg	≤10 μg
  7	1g Stabilité à court terme de 4 heures	≤ 10 ppm	≤ 10 en ppm	≤10 en ppm
  8	Les préjugés crépétabilité globale σK0 (1σ, 1 mois)	≤ 10 μg	≤15μg	≤25 μg
  9	Facteur d'échellecgénéralisérépétabilité σ K1/K1 (1σ, 1 mois)	≤ 10en ppm	≤20 ppm	≤30 ppm
  10	Coefficient non linéairecrépétabilité complète K2/K1 (1σ, 1 mois)	≤ ± 10 μg/g2	≤ ±15 μg /g2	≤ ±20 μg /g2
  11	Coefficient de température de biais (moyenne de température totale)	≤ ± 10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
  12	Température du facteur d'échelle Coefficient (moyenne sur  Température)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Bruit (840 Ω de résistance à l'échantillonnage)	≤ 5 mv	≤ 8,4 mv	≤ 8,4 mv
  14	Fréquence naturelle	400 à 800 Hz	400 à 800 Hz	400 à 800 Hz
  15	Largeur de bande	800 à 2500 Hz	800 à 2500 Hz	800 à 2500 Hz
  16	Vibrations aléatoires	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)
  17	Les effets	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
  18	Plage de température de fonctionnement	-55 à +85°C	-55 à +85°C	-55 à +85°C
  19	Plage de température de stockage	-60 à + 120°C	-60 à + 120°C	-60 à + 120°C
  20	Énergie électrique	± 12 à ± 15 V	± 12 à ± 15 V	± 12 à ± 15 V
  21	Consommation en cours	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Capteur de température	Option	Option	Option
  23	Taille	F25.4X30 mm	F25.4X30 mm	F25.4X30 mm
  24	Le poids	≤ 80 g	≤ 80 g	≤ 80 g

  Dessin de dimension
