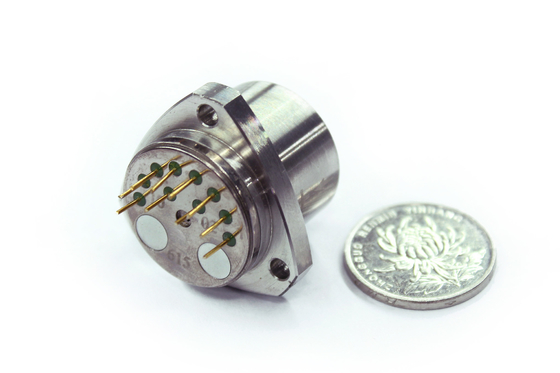

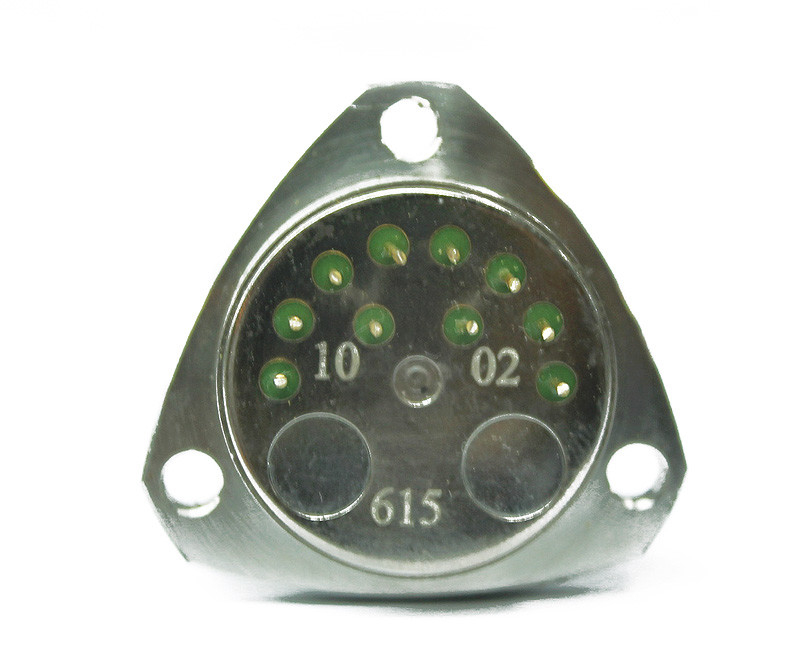

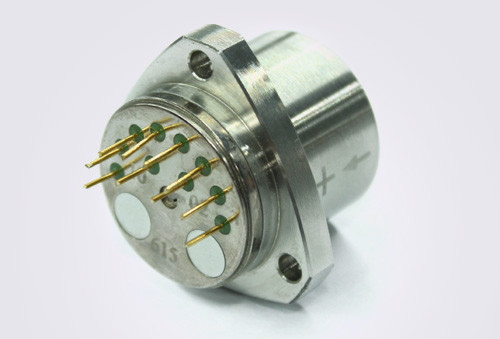

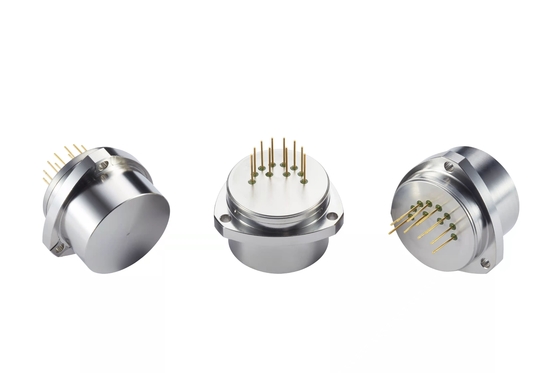

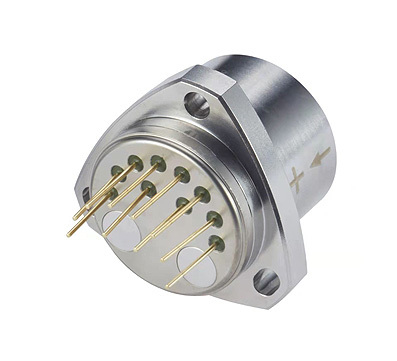

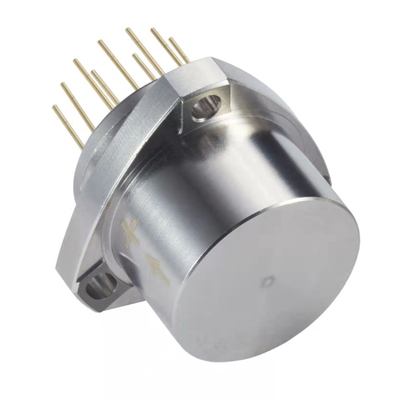

Sortie analogique Sensor de vibration à accéléromètre à quartz à axe unique pour le forage pétrolier

Sortie analogique Sensor de vibration à accéléromètre à quartz à axe unique pour le forage pétrolier

• Description du produit




  Le capteur d'accélération des vibrations de la série ACC2est un accéléromètre à large portée de haute précision capable de mesurer jusqu'à ± 100 g. Il offre une excellente stabilité à long terme, une répétabilité, des performances de démarrage rapides, une forte adaptabilité à l'environnement,et haute fiabilitéLe capteur est adapté aux mesures statiques et dynamiques et peut également servir de capteur de vibration ou d'inclinaison standard.

  Le courant de sortie du capteur maintient une relation linéaire avec la force ou l'accélération appliquée.Les utilisateurs peuvent obtenir une sortie de haute précision en calculant et en sélectionnant une résistance d'échantillonnage appropriéeEn outre, le capteur de température intégré permet de compenser le biais et le facteur d'échelle, réduisant ainsi efficacement l'influence de la température ambiante selon les exigences de l'utilisateur.

• Paramètre technique



  Numéro de série	Paramètre	Le nombre de points de contrôle	Le nombre de points de contrôle	Le nombre de points de contrôle
  1	Portée	± 70 g, ± 100 g	± 70 g, ± 100 g	± 70 g, ± 100 g
  2	Le seuil	5 μg	5 μg	5 μg
  3	Le biais k0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Facteur d'échelle K1	00,8 à 1,2 mA/g	00,8 à 1,2 mA/g	00,8 à 1,2 mA/g
  5	Coefficient non linéaire de classe II K2	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g 4-Stabilité à court terme	≤ 10 μg	≤ 10 μg	≤ 10 μg
  7	1g Stabilité à court terme de 4 heures	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Les préjugés crépétabilité globale σK0 (1σ, 1 mois)	≤ 10 μg	≤ 15 μg	≤ 25 μg
  9	Répétabilité complète par facteur d'échelle σ K1/K1 (1σ, 1 mois)	≤ 15 ppm	≤ 20 ppm	≤ 30 ppm
  10	Répétabilité globale du coefficient non linéaire K2/K1 (1σ, 1 mois)	≤ ± 10 μg/g2	≤ ± 10 μg/g2	≤ ± 10 μg/g2
  11	Coefficient de température de biais (moyenne de température totale)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
  12	Coefficient de température du facteur d'échelle (moyenne par rapport à la température)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Bruit (840 Ω de résistance à l'échantillonnage)	≤ 5 mv	≤ 5 mv	≤ 5 mv
  14	Fréquence naturelle	400 à 800 Hz	400 à 800 Hz	400 à 800 Hz
  15	Largeur de bande	800 à 2500 Hz	800 à 2500 Hz	800 à 2500 Hz
  16	Vibrations aléatoires	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)
  17	Les effets	100 g, 8 ms et 1/2 sin	100 g, 8 ms et 1/2 sin	100 g, 8 ms et 1/2 sin
  18	Plage de température de fonctionnement	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Plage de température de stockage	-60 à + 120°C	-60 à + 120°C	60 à + 120°C
  20	Énergie électrique	± 12 à ± 15 V	± 12 à ± 15 V	± 12 à ± 15 V
  21	Consommation en cours	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Capteur de température	Option	Option	Option
  23	Taille	F25.4X30 mm	F25.4X30 mm	F25.4X30 mm
  24	Le poids	≤ 80 g	≤ 80 g	≤ 80 g






  Dessin de dimension



  Version standard



  Le trou de montage est en U



  Flanche carrée
