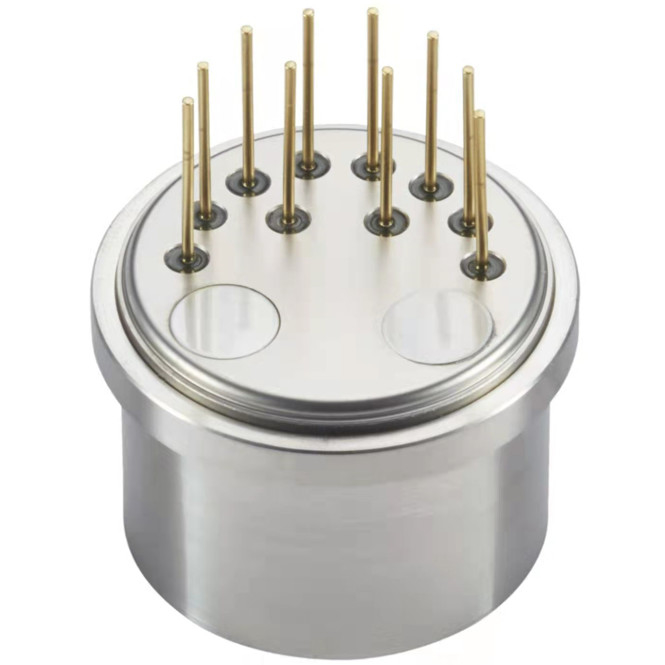

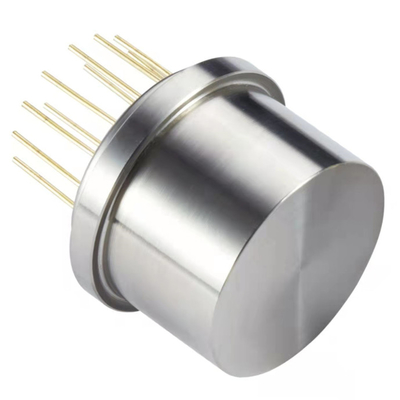

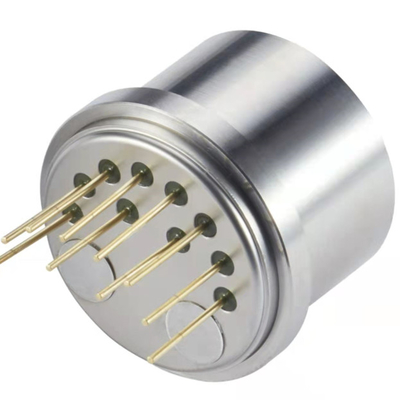

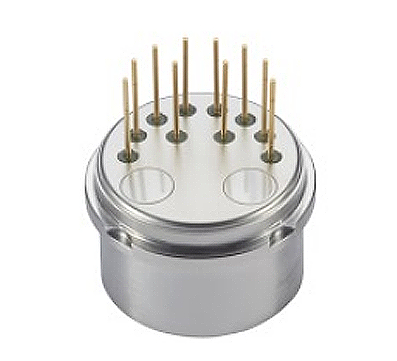

Sensor de vibration de l'accéléromètre à quartz à axe unique Honeywell Q-Flex QA-750

Sensor de vibration de l'accéléromètre à quartz à axe unique Honeywell Q-Flex QA-750

• Description du produit

Le capteur d'accélération des vibrations de la série ACC3est un accéléromètre compact, de haute précision et à large portée conçu pour les mesures statiques et dynamiques. Il offre une stabilité à long terme, une répétabilité et des performances de démarrage rapides exceptionnelles,une forte adaptabilité à l'environnementIl fonctionne également efficacement comme un capteur de vibration ou d'inclinaison standard.Conçu avec une conception miniaturisée unique et une technologie d'emballage avancée,la série ACC3 offre une sortie de courant linéaire correspondant à la force ou à l'accélération appliquéeLes utilisateurs peuvent calculer et sélectionner une résistance d'échantillonnage appropriée pour obtenir des résultats de haute précision.le capteur intègre un capteur de température pour supporter la compensation du biais et du facteur d'échelle, en minimisant l'impact de la température ambiante conformément aux exigences spécifiques des utilisateurs.

• Paramètre technique




  Numéro de série	Paramètre	Le nombre de points de contrôle	Le nombre d'équipements utilisés	Le nombre d'heures de travail
  1	Portée	± 60 g	± 60 g	± 70 g /± 100 g
  2	Le seuil	5 μg	5 μg	5 μg
  3	Le biais K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Facteur d'échelle K1	10,0 ± 0,2 mA/g	10,0 ± 0,2 mA/g	00,6 ± 0,2 mA/g
  5	Coefficient non linéaire de classe II K2	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
  6	0 g Stabilité à court terme de 4 heures	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g Stabilité à court terme de 4 heures	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Répétabilité globale du biais σK0 (1σ, 1 mois)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Répétabilité complète par facteur d'échelle σ K1/K1 (1σ, 1 mois)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Répétabilité globale du coefficient non linéaire K2/K1 (1σ, 1 mois)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
  11	Coefficient de température de biais (moyenne à pleine température)	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Coefficient de température du facteur d'échelle (moyenne par rapport à la température)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
  13	Bruit (840 Ω de résistance à l'échantillonnage)	≤ 5 mv	≤ 8,4 mv	≤ 8,4 mv
  14	Fréquence naturelle	350 à 800 Hz	350 à 800 Hz	350 à 800 Hz
  15	Largeur de bande	800 à 2500 Hz	800 à 2500 Hz	800 à 2500 Hz
  16	Vibrations aléatoires	10 g ((20 à 2000 Hz)	10 g ((20 à 2000 Hz)	10 g ((20 à 2000 Hz)
  17	Les effets	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
  18	Plage de température de fonctionnement	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Plage de température de stockage	-60 à + 120°C	-60 à + 120°C	60 à + 120°C
  20	Énergie électrique	± 12 à ± 15 V	± 12 à ± 15 V	± 12 à ± 15 V
  21	Consommation en cours	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Capteur de température	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur
  23	Taille	F18.2X23 mm	F18.2X23 mm	F18.2X23 mm
  24	Le poids	≤ 30 g	≤ 30 g	≤ 30 g




  Dessin de dimension
