Compas gyroscopique d'accéléromètre d'IMU

ADIS16488 Capteur de sortie SPI de l'unité de mesure de l'inertie MEMS de remplacement pour véhicule terrestre

ADIS16488 Capteur de sortie SPI de l'unité de mesure de l'inertie MEMS de remplacement pour véhicule terrestre

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Dynamic measuring range:

±450°/s

Zero-bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Acc Range:

Acc Zero bias stability:

0.07mg

Communication Interface:

1-way SPI

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Unité de mesure de l'inertie de sortie SPI

Unité de mesure inertielle SPI MEMS

Unité de mesure inertielle MEMS

Description du produit

Unité de mesure inertielle MEMS de remplacement ADIS16488 Sortie SPI pour véhicule terrestre

Spécifications clés

Attribut	Valeur
Plage de mesure dynamique	±450°/s
Instabilité du biais nul	0.3°/h
Marche aléatoire	0.15º/√h
Répétabilité du facteur d'échelle	100ppm
Bande passante (-3dB)	250Hz
Plage Acc	±20g
Stabilité du biais nul Acc	0.07mg
Interface de communication	SPI unidirectionnel

Aperçu du produit

L'unité de mesure inertielle ADIS16488HA est un système inertiel complet comprenant un gyroscope triaxial et un accéléromètre triaxial intégrés, conçus pour mesurer la vitesse angulaire triaxiale, l'accélération et d'autres paramètres critiques du support. L'unité fournit des données entièrement compensées (y compris la compensation de température, la compensation de l'angle de désalignement d'installation et la compensation non linéaire) via SPI conformément au protocole de communication.

Paramètres techniques détaillés

Gyroscope

Paramètre	Conditions d'essai	Valeur typique	Valeur maximale	Unité
Plage de mesure dynamique			±450	º/s
Instabilité du biais nul	Variance d'Allan, meilleure que	0.3		º/h
Stabilité du biais nul	Lissage sur 10s, RMS, meilleur que	3		º/h
Biais nul sur toute la plage de température	-40 ℃ ~ 85 ℃, lissage sur 10 s, rms	20		º/h
Marche aléatoire	1σ	0.15		º/√h
Répétabilité du biais nul	1σ	5		º/h
Répétabilité du facteur d'échelle	1σ	100		ppm

Accéléromètre

Paramètre	Conditions d'essai	Valeur typique	Valeur maximale	Unité
Plage de mesure dynamique			±20	g
Stabilité du biais nul	Variance d'Allan	0.07		mg
Biais nul sur toute la plage de température	-40 ℃ ~ 85 ℃, lissage sur 10 s, rms	3		mg
Marche aléatoire	1σ	0.029		m/s/√h

Structure générale

Schéma de la vue de face

Schéma de la vue de côté

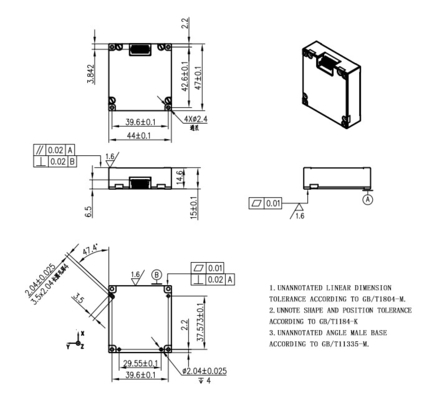

Dessin dimensionnel
