Compas gyroscopique d'accéléromètre d'IMU

Unité de mesure de l'inertie MEMS haute performance Capteur IMU ADIS16488 Remplacement

Name: Unité de mesure de l'inertie MEMS haute performance Capteur IMU ADIS16488 Remplacement
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Mettre en évidence:

ADIS16488 Capteur de remplacement de l'UMI

ADIS16488 Unité de mesure par inertie

Unité de mesure inertielle MEMS

Description du produit

Unité de mesure inertielle MEMS haute performance Capteur IMU Remplacement ADIS16488

Description du produit

L'Unité de mesure inertielle (IMU) 16488HA est un système de détection inertielle entièrement intégré qui combine un gyroscope à trois axes et un accéléromètre à trois axes dans un module compact. Il est conçu pour mesurer avec précision la vitesse angulaire à trois axes et l'accélération linéaire de la plateforme hôte.

Le système effectue une compensation d'erreur avancée, notamment :

Compensation de température
Correction de désalignement d'installation
Correction de non-linéarité.

Après compensation, l'unité fournit des données inertielles de haute précision via une interface numérique SPI, suivant un protocole de communication standardisé. Cela rend l'IMU 16488HA très adapté aux applications embarquées nécessitant une détection de mouvement fiable et stable dans des environnements dynamiques.

Paramètres techniques

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			±450		º/s
	Instabilité du biais nul	Variance d'Allan, meilleure que		0,3		º/h
	Stabilité du biais nul	Lissage sur 10 s, RMS, meilleure que		3		º/h
	Biais nul sur toute la plage de températures	-40 °C ~ 85 °C, lissage sur 10 s, rms		20		º/h
	Marche aléatoire	1σ		0,15		º/√h
	Répétabilité du biais nul	1σ		5		º/h
	Répétabilité du facteur d'échelle	1σ		100		ppm
	Non-linéarité du facteur d'échelle	1σ		100		ppm
	Bande passante (-3 dB)			250		Hz
	Couplage croisé			0,1		%
	Résolution			2		º/h
	Sensibilité à l'accélération			2		°/h/g
Accéléromètre	Plage de mesure dynamique			±20		g
	Stabilité du biais nul	Variance d'Allan		0,07		mg

	Biais nul sur toute la plage de températures	-40 °C ~ 85 °C, lissage sur 10 s, rms		3		mg
	Stabilité du biais nul	Lissage sur 10 s, RMS, meilleure que		0,25		mg
	Marche aléatoire	1σ		0,029		m/s/√h
	Répétabilité du biais nul	1σ		0,5		mg
	Répétabilité du facteur d'échelle	1σ		500		ppm
	Non-linéarité du facteur d'échelle	FS=20g		500		ppm
	Bande passante (-3 dB)			250		Hz
	Couplage croisé			0,1		%
Communication Interface	SPI unidirectionnel	Entrer la fréquence d'horloge		8	15	MHz
Caractéristiques électriques	Tension	Courant continu		3,3		V
	Consommation électrique			1,5	1,5	W
	Ondulation	P-P		48±2	100	mV
Environnement d'utilisation	Température de fonctionnement		-45		85	°C
Environnement d'utilisation	Température de stockage		-55		85	°C

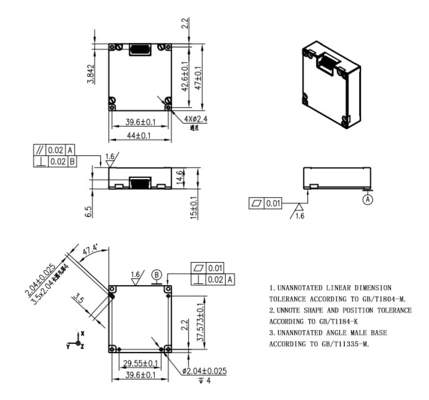

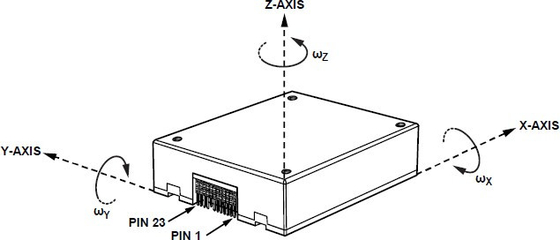

Structure générale

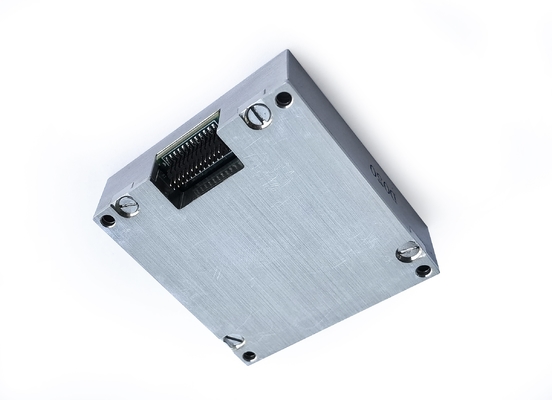

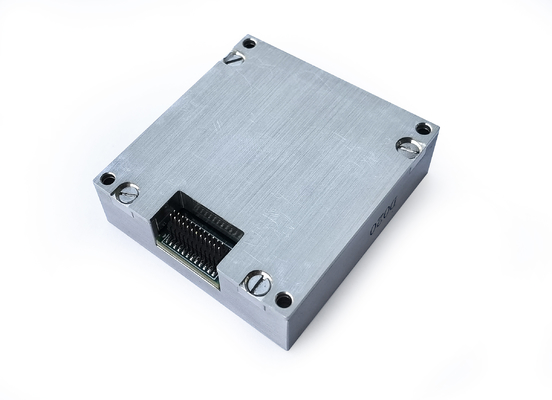

Unité de mesure de l'inertie MEMS haute performance Capteur IMU ADIS16488 Remplacement 0

Unité de mesure de l'inertie MEMS haute performance Capteur IMU ADIS16488 Remplacement 1

Unité de mesure de l'inertie MEMS haute performance Capteur IMU ADIS16488 Remplacement 2
