Compas gyroscopique d'accéléromètre d'IMU

Compact 10 DOF MEMS Unité de mesure de l'inertie Module IMU ADIS16488 remplacement

Compact 10 DOF MEMS Unité de mesure de l'inertie Module IMU ADIS16488 remplacement

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Zero-bias repeatability:

Bandwidth (-3dB):

250Hz

Accelerometer Range:

Accelerometer bias stability:

0.07mg

Power consumption:

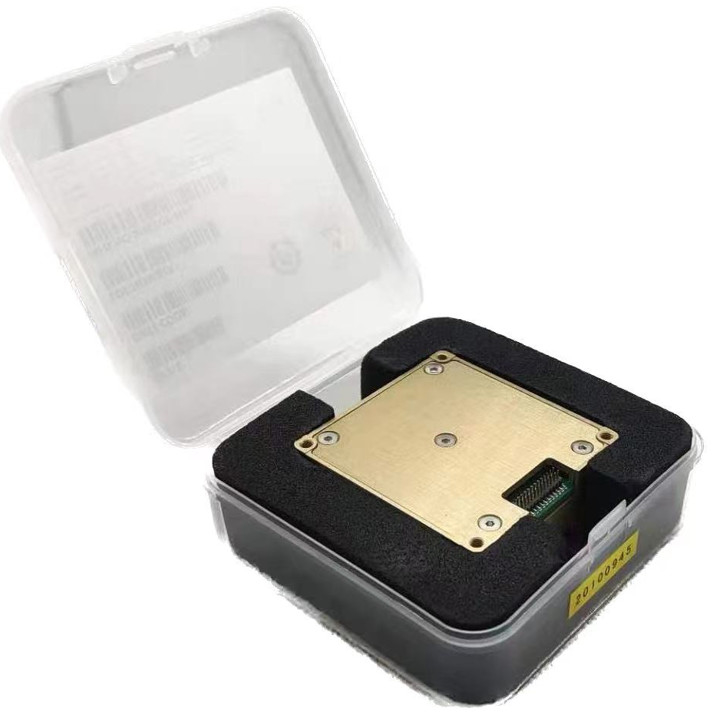

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

10 Module IMU DOF

Module IMU compact

ADIS16488 Module de remplacement de l'UMI

Description du produit

Compact 10 DOF MEMS Unité de mesure de l'inertie Module IMU ADIS16488 remplacement

Principales spécifications

Attribut	Valeur
Plage de mesure	± 450°/s
Instabilité du biais	0.3°/h
Marche au hasard	00,15o/√h
Répétabilité zéro biais	5°/h
Largeur de bande (-3dB)	250 Hz
Portée de l'accéléromètre	± 20 g
Stabilité du biais de l'accéléromètre	00,07 mg
Consommation d'électricité	1.5W

L'unité de mesure de l'inertie (IMU) 16488HA est un système de détection de l'inertie entièrement intégré qui combine un gyroscope à trois axes et un accéléromètre à trois axes dans un module compact.Il mesure avec précision la vitesse angulaire à trois axes et l'accélération linéaire de la plate-forme hôte.

Compensation avancée des erreurs

Compensation de la température
Correction des défauts d'alignement de l'installation
Correction de la non-linéarité

Après compensation, l'unité produit des données inertielles de haute précision via une interface numérique SPI, selon un protocole de communication standardisé.Cela rend l'IMU 16488HA très adapté aux applications embarquées nécessitant une détection de mouvement fiable et stable dans des environnements dynamiques.

Spécifications techniques

Paramètre	Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique				± 450	Les autres
Instabilité de biais zéro	La variance d' Allan est meilleure que		0.3		le nombre de jours
Stabilité de biais zéro	10s doux, RMS, meilleur que		3		le nombre de jours
Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, rms		20		le nombre de jours
Marche au hasard	1σ		0.15		o/√h
Répétabilité zéro biais	1σ		5		le nombre de jours
Répétabilité par facteur d'échelle	1σ		100		en ppm
Facteur d'échelle non linéaire	1σ		100		en ppm
Largeur de bande (-3dB)			250		Hz
Accouplement croisé			0.1		%
Résolution			2		le nombre de jours
Sensibilité à l'accélération			2		°/h/g
Accéléromètre
Plage de mesure dynamique				± 20	g
Stabilité de biais zéro	Variance Allan		0.07		mg
Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, rms		3		mg
Stabilité de biais zéro	10s doux, RMS, meilleur que		0.25		mg
Marche au hasard	1σ		0.029		M/s/√h
Répétabilité zéro biais	1σ		0.5		mg
Répétabilité par facteur d'échelle	1σ		500		en ppm
Facteur d'échelle non linéaire	FS = 20 g		500		en ppm
Largeur de bande (-3dB)			250		Hz
Accouplement croisé			0.1		%
Interface de communication
SPI à sens unique	Entrez la fréquence de l' horloge		8	15	fréquences de fréquence
Caractéristiques électriques
Voltage	Courant continu		3.3		V
Consommation d'électricité			1.5	1.5	W
Ressort	P-P		48 ± 2	100	MV
Environnement d'utilisation
Température de fonctionnement		- 45 ans.		85	°C
Température de stockage		- 55 ans		85	°C

Structure générale

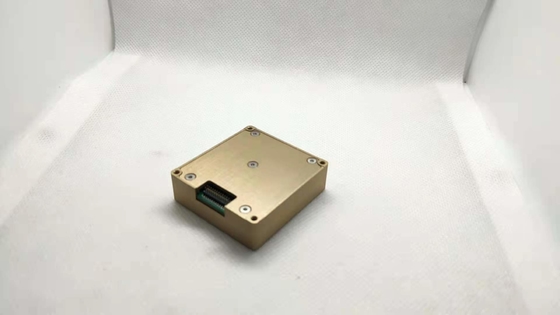

Vue avant du module IMU 16488HA

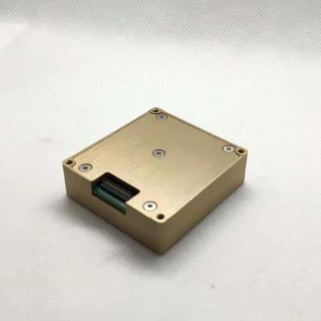

Vue latérale du module IMU 16488HA

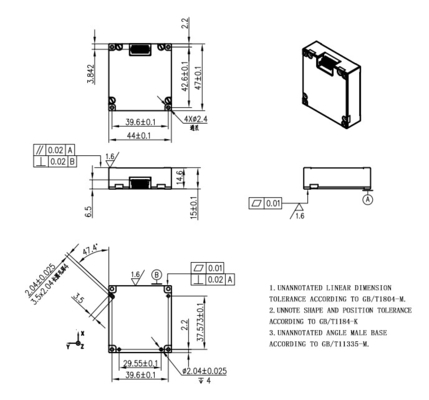

Dessin dimensionnel du module IMU 16488HA
