Compas gyroscopique d'accéléromètre d'IMU

Capteur inertiel ADIS16488, qualité tactique, 10 degrés de liberté, unité de mesure inertielle MEMS pour INS

Name: Capteur inertiel ADIS16488, qualité tactique, 10 degrés de liberté, unité de mesure inertielle MEMS pour INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Mettre en évidence:

ADIS16488 Unité de mesure par inertie

Unité de mesure de l'inertie tactique

Unité de mesure inertielle MEMS 10 degrés de liberté

Description du produit

ADIS16488 Unité de mesure de l'inertie par capteur d'inertie de grade tactique 10‐DOF MEMS pour INS

Description du produit

L'unité de mesure de l'inertie (IMU) 16488HA est un système complet de détection de l'inertie, intégrant un gyroscope à trois axes et un accéléromètre à trois axes dans un seul emballage compact.Conçus pour mesurer avec précision les vitesses angulaires du porte-avions sur trois axes, les accélérations linéaires et les paramètres dynamiques associés, cette unité intégre des algorithmes de compensation d'erreur avancés pour fournir des données très précises.

Les principales caractéristiques sont les suivantes:

Une détection globale: Capture simultanément la vitesse angulaire tridimensionnelle (via des gyroscopes) et l'accélération (via des accéléromètres), formant le noyau des systèmes de suivi du mouvement.
Compensation à plusieurs niveaux:Mettre en œuvre des corrections d'erreur sophistiquées, y compris la compensation des dérives de température, l'étalonnage des désalignements de montage, la correction de la non-linéarité, et plus encore, pour éliminer les erreurs systématiques.
Interface numérique:Expédition de données compensées par un protocole de communication SPI, adhérant à des interfaces standard de l'industrie pour une intégration transparente avec les systèmes de contrôle.

Idéal pour les applications nécessitant un suivi précis du mouvement, telles que les véhicules autonomes, la robotique,Le 16488HA assure des performances fiables en combinant l'intégration matérielle avec une réduction intelligente des erreurs., ce qui en fait une solution robuste pour la navigation inertielle et le contrôle de l' attitude

Paramètres techniques

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gle yroscope	Plage de mesure dynamique			± 450		Les autres
	Instabilité de biais zéro	La variance d' Allan est meilleure que		0.3		le nombre de jours
	Stabilité de biais zéro	10s doux, RMS, meilleur que		3		le nombre de jours
	Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, RMS		20		le nombre de jours
	Marche au hasard	1σ		0.15		o/√h
	Répétabilité zéro biais	1σ		5		le nombre de jours
	Répétabilité par facteur d'échelle	1σ		100		en ppm
	Facteur d'échelle non linéaire	1σ		100		en ppm
	Largeur de bande (-3dB)			250		Hz
	Accouplement croisé			0.1		%
	Résolution			2		le nombre de jours
	Sensibilité à l'accélération			2		°/h/g
Accéléromètre	Plage de mesure dynamique			± 20		g
	Stabilité de biais zéro	Variance Allan		0.07		mg

	Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, RMS		3		mg
	Stabilité de biais zéro	10s doux, RMS, meilleur que		0.25		mg
	Marche au hasard	1σ		0.029		M/s/√h
	Répétabilité zéro biais	1σ		0.5		mg
	Répétabilité par facteur d'échelle	1σ		500		en ppm
	Facteur d'échelle non linéaire	FS = 20 g		500		en ppm
	Largeur de bande (-3dB)			250		Hz
	Accouplement croisé			0.1		%
La communication Interface	SPI à sens unique	Entrez la fréquence de l' horloge		8	15	fréquences de fréquence
Caractéristiques électriques	Voltage	Courant continu		3.3		V
	Consommation d'électricité			1.5	1.5	W
	Ressort	P-P		48 ± 2	100	MV
Environnement d'utilisation	Température de fonctionnement		- 45 ans.		85	°C
Environnement d'utilisation	Température de stockage		- 55 ans		85	°C

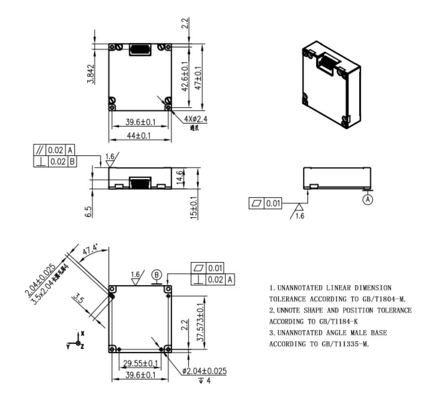

Structure générale

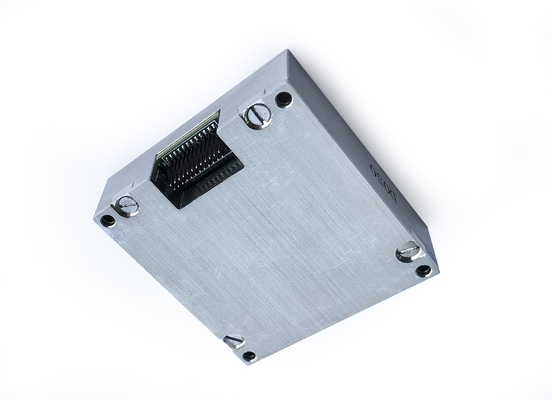

Capteur inertiel ADIS16488, qualité tactique, 10 degrés de liberté, unité de mesure inertielle MEMS pour INS 0

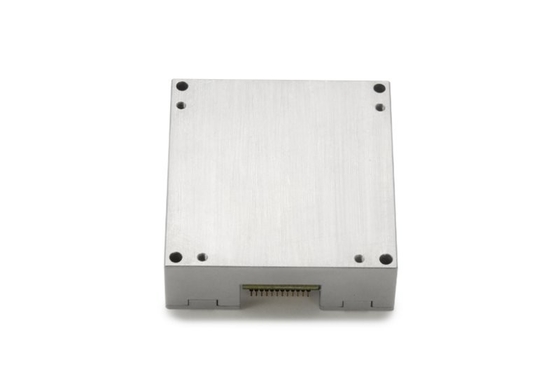

Capteur inertiel ADIS16488, qualité tactique, 10 degrés de liberté, unité de mesure inertielle MEMS pour INS 1

Capteur inertiel ADIS16488, qualité tactique, 10 degrés de liberté, unité de mesure inertielle MEMS pour INS 2
