Compas gyroscopique d'accéléromètre d'IMU

ADIS16488 IMU10DOF Unité de mesure de l'inertie MEMS avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes

Name: ADIS16488 IMU10DOF Unité de mesure de l'inertie MEMS avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Mettre en évidence:

L'unité de contrôle de la circulation intérieure

Unité de mesure de l'intensité et de la pression

Description du produit

ADIS16488 IMU 10DOF MEMS Unité de mesure de l'inertie avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes

Description du produit

L'unité de mesure de l'inertie (IMU) 16488HA représente une solution de pointe de détection de l'inertie, intégrant un gyroscope à trois axes et un accéléromètre à trois axes dans un système unifié à haute performance.Conçu pour quantifier avec précision les vitesses angulaires tridimensionnelles d'un transporteur, les accélérations linéaires et les paramètres dynamiques dérivés, cette IMU tire parti d'algorithmes avancés d'atténuation des erreurs pour fournir une précision critique de mission dans des scénarios opérationnels exigeants.

Les points clés techniques sont les suivants:

Architecture de détection holistique: Capture simultanée du taux angulaire 3D (via les gyroscopes MEMS) et de l'accélération (via les accéléromètres MEMS), formant l'épine dorsale des systèmes de suivi du mouvement pour les environnements statiques et dynamiques.
Calibration d'erreur à multiples facettes: met en œuvre une série de compensations intelligentes, y compris la correction de la dérive de température, l'étalonnage des désalignements de montage, la rectification de la non-linéarité,et de l'atténuation des erreurs transversales afin d'éliminer les erreurs systématiques à la source.
Interface numérique normalisée: Transmet des flux de données entièrement compensés par un protocole SPI standard de l'industrie,permettant une intégration transparente avec les contrôleurs hôtes tout en assurant une réponse en temps réel (< 50 ms) et un échange de données à faible latence.

Designed for applications requiring uncompromised motion accuracy—ranging from autonomous navigation systems to high-precision industrial robotics—the 16488HA balances hardware miniaturization with robust performanceSa plage de température de fonctionnement de -40°C à +85°C, combinée à la protection environnementale IP67, la rendent adaptée à un déploiement dans des environnements difficiles, tandis que la température de fonctionnement de 0°C à +85°C la rendent adaptée à des environnements difficiles.La stabilité du biais de 5°/h garantit que les erreurs cumulées restent négligeables même sur des cycles de fonctionnement prolongés.

Paramètres techniques

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gle yroscope	Plage de mesure dynamique			± 450		Les autres
	Instabilité de biais zéro	La variance d' Allan est meilleure que		0.3		le nombre de jours
	Stabilité de biais zéro	10s doux, RMS, meilleur que		3		le nombre de jours
	Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, RMS		20		le nombre de jours
	Marche au hasard	1σ		0.15		o/√h
	Répétabilité zéro biais	1σ		5		le nombre de jours
	Répétabilité par facteur d'échelle	1σ		100		en ppm
	Facteur d'échelle non linéaire	1σ		100		en ppm
	Largeur de bande (-3dB)			250		Hz
	Accouplement croisé			0.1		%
	Résolution			2		le nombre de jours
	Sensibilité à l'accélération			2		°/h/g
Accéléromètre	Plage de mesure dynamique			± 20		g
	Stabilité de biais zéro	Variance Allan		0.07		mg

	Zéro biais dans toute la plage de température	-40 °C ~ 85 °C, 10 secondes en douceur, RMS		3		mg
	Stabilité de biais zéro	10s doux, RMS, meilleur que		0.25		mg
	Marche au hasard	1σ		0.029		M/s/√h
	Répétabilité zéro biais	1σ		0.5		mg
	Répétabilité par facteur d'échelle	1σ		500		en ppm
	Facteur d'échelle non linéaire	FS = 20 g		500		en ppm
	Largeur de bande (-3dB)			250		Hz
	Accouplement croisé			0.1		%
La communication Interface	SPI à sens unique	Entrez la fréquence de l' horloge		8	15	fréquences de fréquence
Caractéristiques électriques	Voltage	Courant continu		3.3		V
	Consommation d'électricité			1.5	1.5	W
	Ressort	P-P		48 ± 2	100	MV
Environnement d'utilisation	Température de fonctionnement		- 45 ans.		85	°C
Environnement d'utilisation	Température de stockage		- 55 ans		85	°C

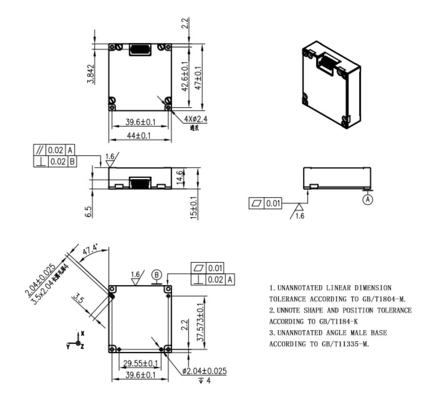

Structure générale

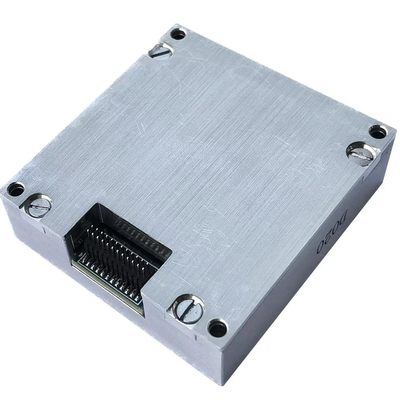

ADIS16488 IMU10DOF Unité de mesure de l'inertie MEMS avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes 0

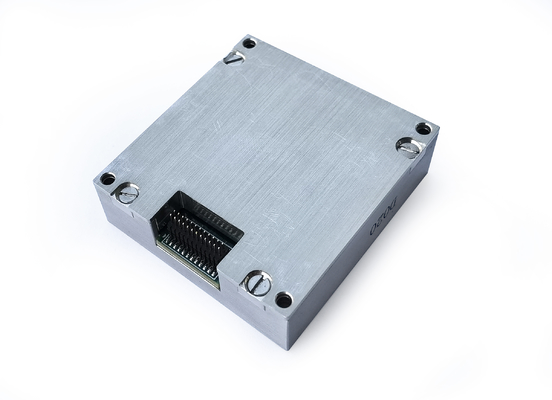

ADIS16488 IMU10DOF Unité de mesure de l'inertie MEMS avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes 1

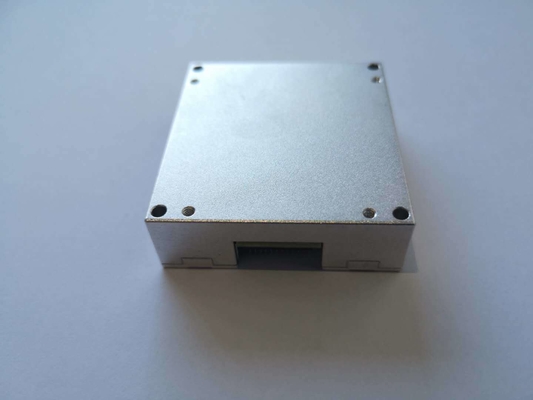

ADIS16488 IMU10DOF Unité de mesure de l'inertie MEMS avec capteur de gyroscopie, d'accélération, de magnétisme et de pression intégré à trois axes 2
