Compas gyroscopique d'accéléromètre d'IMU

Unité de mesure de l'inertie tactique sans GPS Stim300 de remplacement

Unité de mesure de l'inertie tactique sans GPS Stim300 de remplacement

Nom De Marque:	Firepower
Numéro De Modèle:	UIM6-1
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Gyro Measuring range:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Unité de mesure de l'inertie Stim300

Unité de mesure de l'inertie tactique

Unité de mesure de l'inertie de remplacement Stim300

Description du produit

Unité de mesure inertielle de qualité tactique sans remplacement GPS aidé Stim300

Spécifications clés

Attribut	Valeur
Plage de mesure du gyroscope	±400°/s
Stabilité du biais en cours de fonctionnement	0.3°/h
Marche aléatoire angulaire	0.15º/√h
Répétabilité du biais (1σ)	1°/h
Non-linéarité du facteur d'échelle (1σ)	150ppm
Bande passante à 3 dB	250Hz
Stabilité du biais de l'accéléromètre	0.02mg
Poids	55g

Aperçu du produit

L'unité de mesure inertielle (IMU) MEMS IMU6 intègre un gyroscope à trois axes, un accéléromètre à trois axes, un capteur d'angle d'inclinaison à trois axes, un capteur de température, une carte de traitement du signal et un logiciel de support. Ce système complet mesure le taux de rotation angulaire, l'accélération et l'angle d'inclinaison à trois axes d'un porteur, en sortant des données compensées (y compris la température, le désalignement de l'installation et la compensation non linéaire) via un port série RS-422 en utilisant des protocoles de communication standardisés.

Performance du gyroscope

Paramètre	Unité	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Plage de mesure (personnalisable)	°/s	±400	±400	±400	±2000
Stabilité du biais en cours de fonctionnement	°/h	0.3	0.1	0.05	1
Stabilité du biais @10s	°/h	3	1	0.5	6
Stabilité du biais à pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1σ)	°/h	1	0.5	0.3	2
Sensibilité à l'accélération du biais	°/h/g	1	1	1	2
Non-linéarité du facteur d'échelle (1σ)	ppm	150	150	150	300
Répétabilité du facteur d'échelle (1σ)	ppm	20	20	20	100
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	250	200	150	250

Performance de l'accéléromètre

Paramètre	Unité	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Plage de mesure (personnalisable)	g	±10	±30	±50	±80
Stabilité du biais en cours de fonctionnement	mg	0.02	0.05	0.1	0.2
Stabilité du biais @10s	mg	0.05	0.2	0.5	1
Stabilité du biais à pleine température	mg	1	3	5	15
Marche aléatoire angulaire	m/s/√h	0.001	0.002	0.005	0.01
Répétabilité du biais (1σ)	mg	0.1	0.5	1	2
Répétabilité du facteur d'échelle (1σ)	ppm	200	200	200	200
Non-linéarité du facteur d'échelle (1σ)	ppm	50	100	200	300
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	100	100	100	100

Spécifications optionnelles de l'angle d'inclinaison

Paramètre	Unité	IMU6-1y-x
Plage de mesure (personnalisable)	g	±1.7
Stabilité du biais (lissage 1s)	mg	0.5
Marche aléatoire	m/s/√h	0.08
Non-linéarité du facteur d'échelle	ppm	100

Caractéristiques électriques

Paramètre	Unité	IMU6-1y-x
Tension	V	5
Consommation d'énergie	W	2
Ondulation	mV	100

Spécifications environnementales

Paramètre	Unité	IMU6-1y-x
Température de fonctionnement	℃	-45~85
Température de stockage	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Impact	--	1000g,0.1ms
Poids	g	55±5

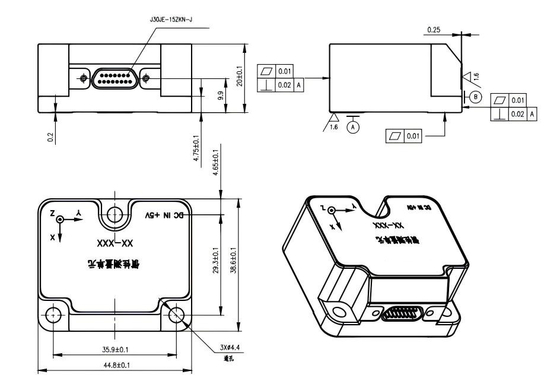

Structure du produit
