Compas gyroscopique d'accéléromètre d'IMU

Capteur d'unité de mesure inertielle à vibrations de choc fortes pour la défense aérospatiale, sortie RS-422

Capteur d'unité de mesure inertielle à vibrations de choc fortes pour la défense aérospatiale, sortie RS-422

Nom De Marque:	Firepower
Numéro De Modèle:	UIM6-1
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L/C,D/A,D/P,T/T,Western Union
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Gyro Measuring range:

±400°/s

Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Repeatability (1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Misalignment:

±0.05°

Power consumption:

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Unité de mesure inertielle pour la défense aérospatiale

Unité de mesure inertielle à choc fort

Unité de mesure inertielle RS-422

Description du produit

Capteur d'unité de mesure inertielle à vibrations de choc fortes pour la défense aérospatiale, sortie RS-422

Principales spécifications

Attribut	Valeur
Plage de mesure du gyroscope	±400°/s
Stabilité du biais	0.3°/h
Dérive angulaire aléatoire	0.15º/√h
Répétabilité du biais (1σ)	1°/h
Répétabilité du facteur d'échelle (1σ)	150ppm
Bande passante à 3 dB	250Hz
Stabilité du biais de l'accéléromètre	0.02mg
Poids	55g
Désalignement	±0.05°
Consommation d'énergie	2W

Aperçu du produit

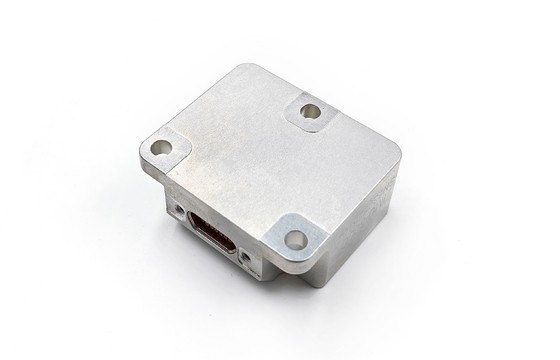

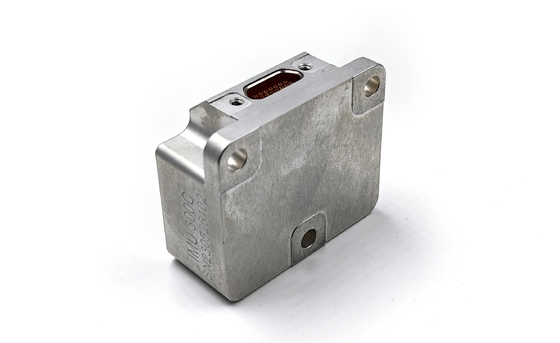

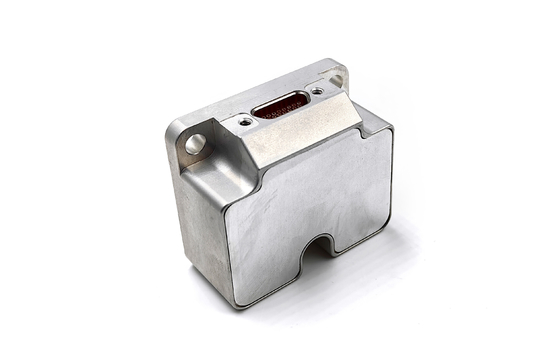

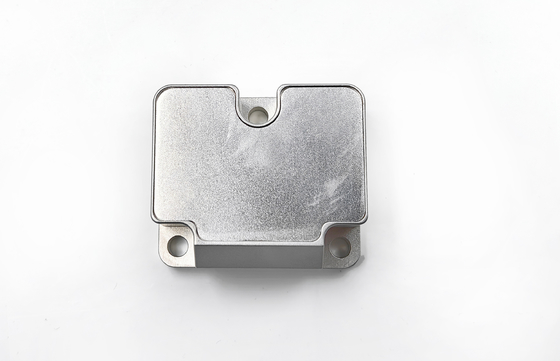

L'unité de mesure inertielle MEMS IMU6 est un système de détection hautement intégré conçu pour les applications aérospatiales et de défense avec une sortie RS-422.

Composants du système

Gyroscope à trois axes
Accéléromètre à trois axes
Capteur d'angle d'inclinaison à trois axes
Capteur de température
Carte de traitement du signal
Boîtier mécanique
Logiciel d'accompagnement

Conçu pour mesurer le taux de rotation angulaire, l'accélération linéaire et l'angle d'inclinaison des plates-formes en mouvement, le système comprend une compensation d'erreur complète, y compris la compensation de température, la correction de désalignement d'installation et la compensation non linéaire. Il fournit des données de haute précision via une interface série RS-422 standard suivant un protocole de communication prédéfini.

Spécifications du gyroscope

Paramètre	Unité	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Plage de mesure (personnalisable)	°/s	±400	±400	±400	±2000
Stabilité du biais en cours de fonctionnement (@ variance d'Allan)	°/h	0.3	0.1	0.05	1
Stabilité du biais @10s (lissage 10s, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais en pleine température	°/h	10	3	2	18
Dérive angulaire aléatoire	°/√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1σ)	°/h	1	0.5	0.3	2
Sensibilité à l'accélération du biais	°/h/g	1	1	1	2
Non-linéarité du facteur d'échelle (1σ)	ppm	150	150	150	300
Répétabilité du facteur d'échelle (1σ)	ppm	20	20	20	100
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	250	200	150	250

Indicateurs techniques de l'accéléromètre

Paramètre	Unité	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Plage de mesure (personnalisable)	g	±10	±30	±50	±80
Stabilité du biais en cours de fonctionnement (Variance d'Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Stabilité du biais @10s	mg	0.05	0.2	0.5	1
Stabilité du biais en pleine température	mg	1	3	5	15
Dérive angulaire aléatoire	m/s/√h	0.001	0.002	0.005	0.01
Répétabilité du biais (1σ)	mg	0.1	0.5	1	2
Répétabilité du facteur d'échelle (1σ)	ppm	200	200	200	200
Non-linéarité du facteur d'échelle (1σ)	ppm	50	100	200	300
Désalignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	100	100	100	100

Caractéristiques électriques

Paramètre	Unité	Valeur
Tension	V	5
Consommation d'énergie	W	2
Ondulation	mV	100

Adaptabilité environnementale

Paramètre	Unité	Valeur
Température de fonctionnement	℃	-45~85
Température de stockage	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Impact	--	1000g,0.1ms
Poids	g	55±5

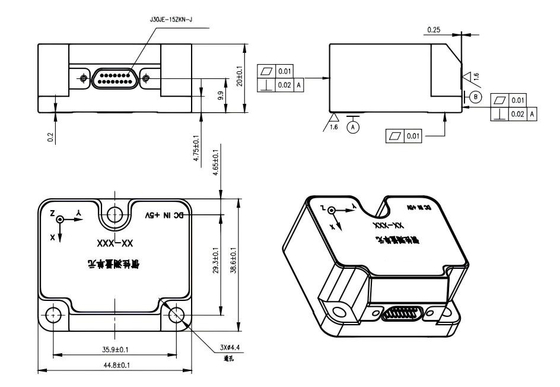

Structure générale
