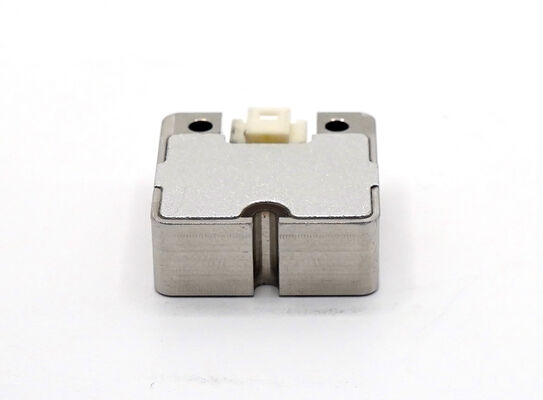

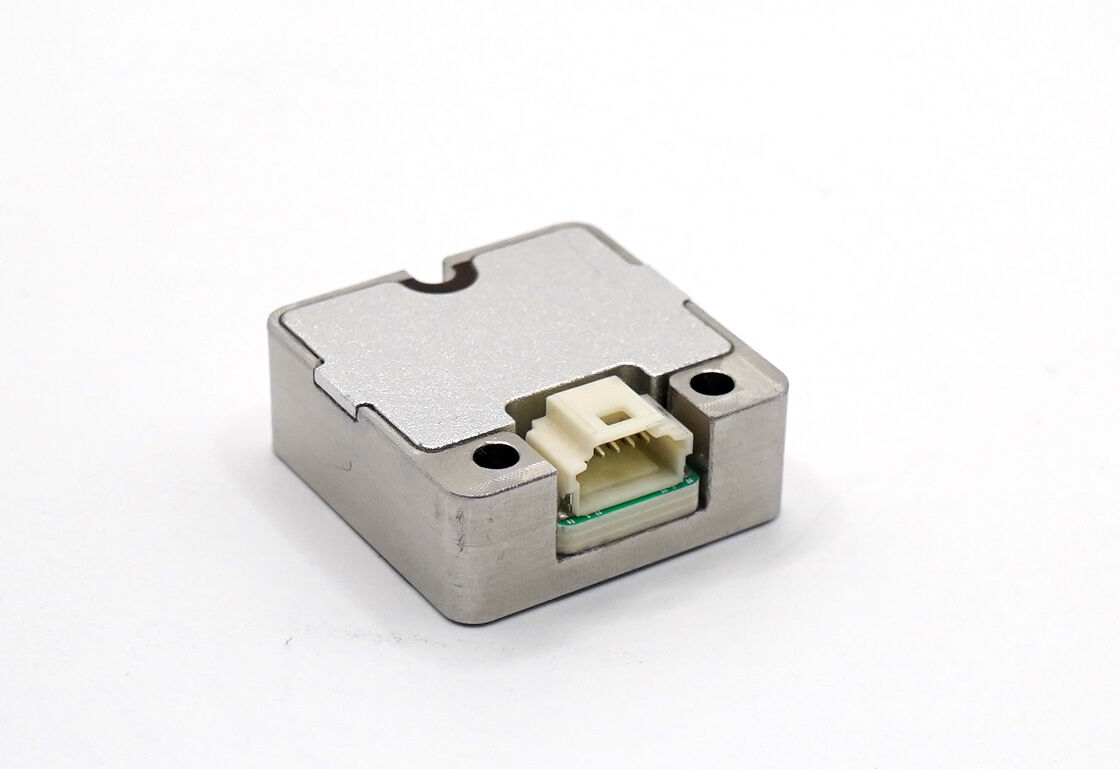

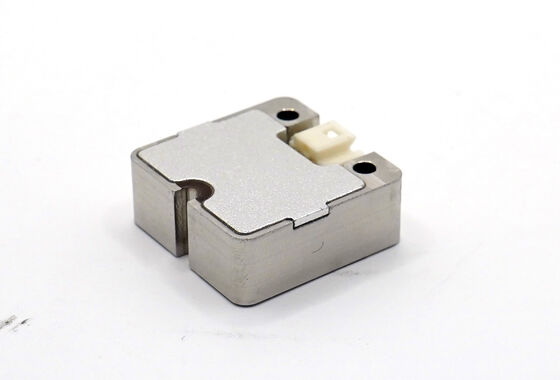

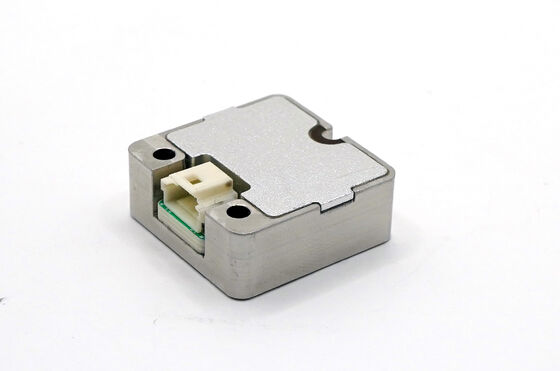

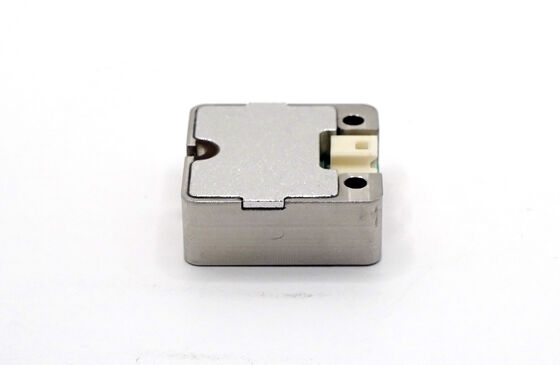

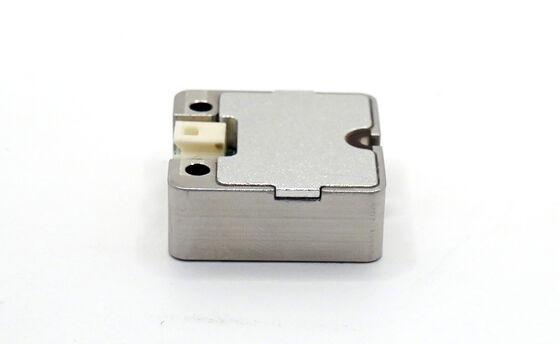

Compas gyroscopique d'accéléromètre d'IMU

UIM en temps réel à 6 axes avec compensation complète des erreurs pour la navigation

Nom De Marque:	FIREPOWER
Numéro De Modèle:	UIM115
Nombre De Pièces:	1
Prix:	200$
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	2000 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure dynamique:

500º/s

Stabilité du biais zéro:

3,0º/h

Plage de polarisation nulle:

±0,2º/s

Bande passante:

80Hz

Taille:

22,4 × 22,4 × 9,5 mm

Interface de communication:

UART à sens unique

Détails d'emballage:

carton avec l'éponge

Capacité d'approvisionnement:

2000 / mois

Mettre en évidence:

Unité d'exploitation maritime à 6 axes avec compensation d'erreur

accéléromètre UMI en temps réel

gyroscope de navigation avec compensation complète

Description du produit

UIM en temps réel à 6 axes avec compensation complète des erreurs pour la navigation

Vue d'ensemble du produit

L'IMU115 est une unité de mesure inertielle (IMU) haute performance basée sur la technologie MEMS micro-mécanique,équipés de gyroscopes et d'accéléromètres intégrés qui produisent des vitesses angulaires et des accélérations sur trois axesConçue pour une fiabilité et une adaptabilité environnementales exceptionnelles, cette unité est adaptée à la conduite intelligente, aux communications mobiles, à la cartographie et aux plates-formes de stabilisation.

Principales caractéristiques

Pour les appareils à commande numérique:
- la plage de mesure dynamique de ± 250o/s (500o/s en option)
- Stabilité de biais zéro: 10o/h (GJB, 10s, typique), 6,0o/h (ALLAN, typique)
Accéléromètre numérique triaxiale:
- ±4 g de plage dynamique (configurable à 16 g)
- Stabilité à biais zéro: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Une fiabilité élevée avec un FTMM > 20 000 heures
Précision totale de la plage de température (-40°C à 80°C) avec étalonnage intégré
Des performances robustes dans des conditions de fortes vibrations
Interface UART à sens unique

Applications

Systèmes de conduite intelligents
Plateformes de communication mobile
Cartographie de précision
Plateformes de stabilisation

Spécifications techniques

Paramètre	Conditions d'essai	Je vous en prie.	Typique	Je suis désolé.	Unité
Gyroscope
Plage dynamique			250	500	Les autres
Stabilité de biais zéro	Variance Allan		3.0		le nombre de jours
Stabilité de biais zéro	10 secondes moyennes (-40°C à +80°C)		6.0		le nombre de jours
Plage de biais zéro			± 0.2		Les autres
Variation de température de biais zéro			± 0.3		Les autres
Facteur d'échelle de précision			0.2		%
Facteur d'échelle non linéaire			0.02		% FS
Largeur de bande			80		Hz
Accéléromètre
Plage dynamique			4	16	g
Stabilité de biais zéro	Variance Allan		0.065		mg
Stabilité de biais zéro	10 secondes moyennes (-40°C à +80°C)		0.12		mg
Plage de biais zéro			±3		mg
Variation de température de biais zéro			± 6		mg
Facteur d'échelle de précision			0.3		%
Facteur d'échelle non linéaire			0.03		% FS
Largeur de bande			80		Hz
Interface de communication
Taux de débit UART à sens unique		115.2	460.8		Kbps
Fréquence d'échantillonnage UART		200	1000		Hz
Caractéristiques électriques
Voltage		4.5	5	5.5	V
Consommation d'électricité			0.35		W
Ressort	P-P		20		MV
Caractéristiques structurelles
Taille			22.4 par 22.4 par 9.5		mm
Le poids			16		g
Spécifications environnementales
Température de fonctionnement		- Quarante		80	°C
Température de stockage		- 45 ans.		85	°C
Vibration			20 à 2000 Hz, 3 g
Les effets			1000 g, 0,5 ms
Résultats de l'enquête			20,000		h
Fonctionnement continu			120		h

Note: les calculs de biais zéro pour l'ensemble de la plage de température supposent un taux de variation de température ≤1°C/min (-40°C à +80°C)
