Compas gyroscopique d'accéléromètre d'IMU

UIM MEMS de niveau de navigation avec gyroscope d'accéléromètre à 3 axes

Nom De Marque:	FIREPOWER
Numéro De Modèle:	IMU6-4
Nombre De Pièces:	1
Conditions De Paiement:	LC, T/T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Poids:

55 ± 5 g

Plage de mesure:

± 400 ° / s

Instabilité sans polarisation:

1°/h

Marche au hasard:

0,15。/√h

Répétabilité sans biais:

10°/h

Sensibilité à l'accélération sans polarisation:

1°/h/g

Non-linéarité du facteur d'échelle:

300 ppm

Bande passante:

250hz

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

capteur IMU MEMS de niveau de navigation

Accéléromètre à trois axes

gyroscope

Description du produit

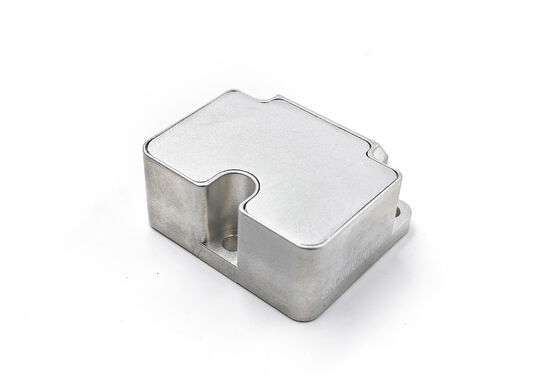

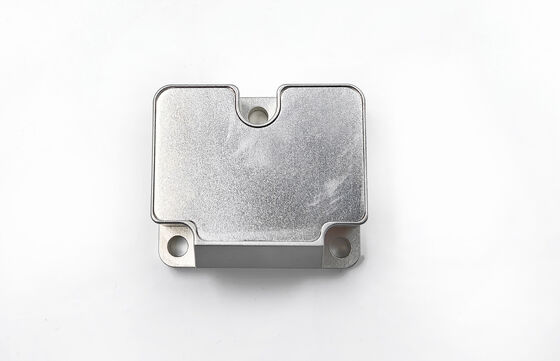

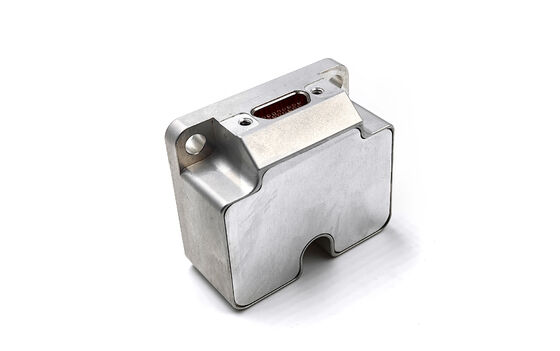

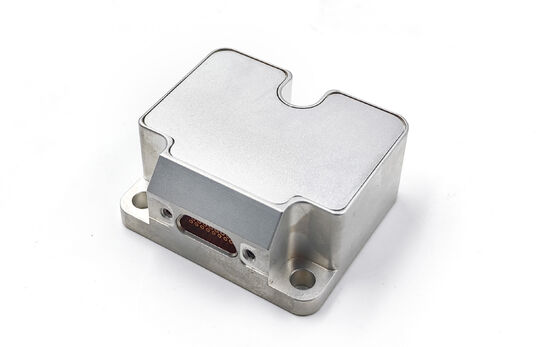

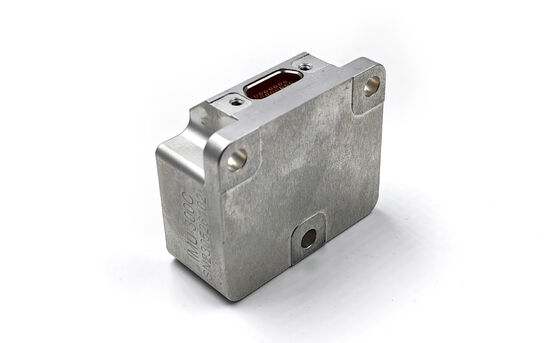

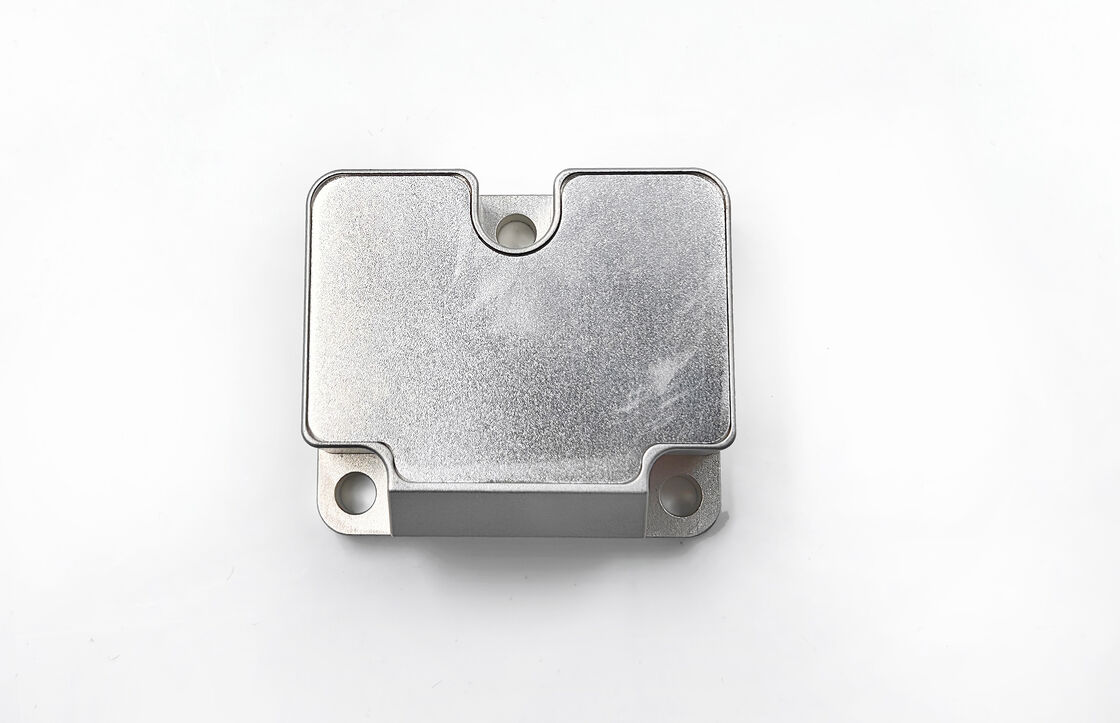

UIM MEMS de niveau de navigation avec accéléromètre et gyroscope à 3 axes

Composition et fonction

L'unité de mesure inertielle intègre plusieurs capteurs de précision et composants de traitement:

Gyroscope à trois axes pour la mesure du taux angulaire
Accéléromètres à trois axes pour la mesure de l'accélération
Capteur d'angle d'inclinaison à trois axes (facultatif)
Capteur de température pour la compensation environnementale
Plateforme de traitement des signaux avec des algorithmes avancés
Structure mécanique robuste
Suite logicielle complète

Le système mesure la vitesse angulaire à trois axes, l'accélération et l'angle d'inclinaison du support, puis produit des données compensées (y compris la compensation de la température, la compensation du désalignement de l'installation,et la compensation non linéaire) via un port série RS-422 utilisant des protocoles de communication standardisés.

Spécifications techniques du gyroscope

Paramètre	Unité	Conditions d'essai	Unité IMU6-4	Unité de contrôle	Unité de contrôle	Unité de contrôle
Plage de mesure	°/s		± 400	± 400	± 400	± 2000
Instabilité de biais zéro	°/h	Variance Allan	1	0.1	0.05	3
Stabilité de biais zéro	°/h	1s doux, RMS, température normale	10	5	1	20
Variation zéro de biais à température totale	°/h	10 secondes, RMS, taux de variation de température de 1 °C/min	20	10	2	40
Marche au hasard	./√h	Variance Allan	0.15	0.05	0.02	0.3
Répétabilité zéro biais	°/h	Q = 6, température normale	10	5	1	20
Sensitivité à l'accélération de biais zéro	°/h/g	Essai à ± 1 g	1	1	1	1
Résolution	°/h		2	1	0.5	5
Bruit de sortie	°/s	Période maximale (demi-période maximale, MST * 3)	0.3	0.25	0.15	0.45
Facteur d'échelle non linéaire	en ppm	Température normale	300
Répétabilité par facteur d'échelle	en ppm	Q = 3, température normale	300
Accouplement croisé	%	Température normale	0.2
Largeur de bande	Hz		250	250	150	250

Spécifications techniques de l'accéléromètre

Paramètre	Unité	Conditions d'essai	L'unité de contrôle de l'équipement	L'IMU6-4y-2	Unité de contrôle
Plage de mesure	g		± 10	± 20	± 40
Stabilité de biais zéro	mg	1s doux, RMS, température normale	0.1	0.2	0.3
Variation zéro de biais à température totale	mg	10 secondes, RMS, taux de variation de température de 1 °C/min	3	3	5
Répétabilité zéro biais	mg	Q = 6, température normale	0.2	0.5	1
Résolution	mg		0.1	0.1	0.1
Facteur d'échelle non linéaire	en ppm	Température normale	500
Répétabilité par facteur d'échelle	en ppm	Q = 3, température normale	500
Accouplement croisé	%	Température normale	0.2
Largeur de bande	Hz		150
