Compas gyroscopique d'accéléromètre d'IMU

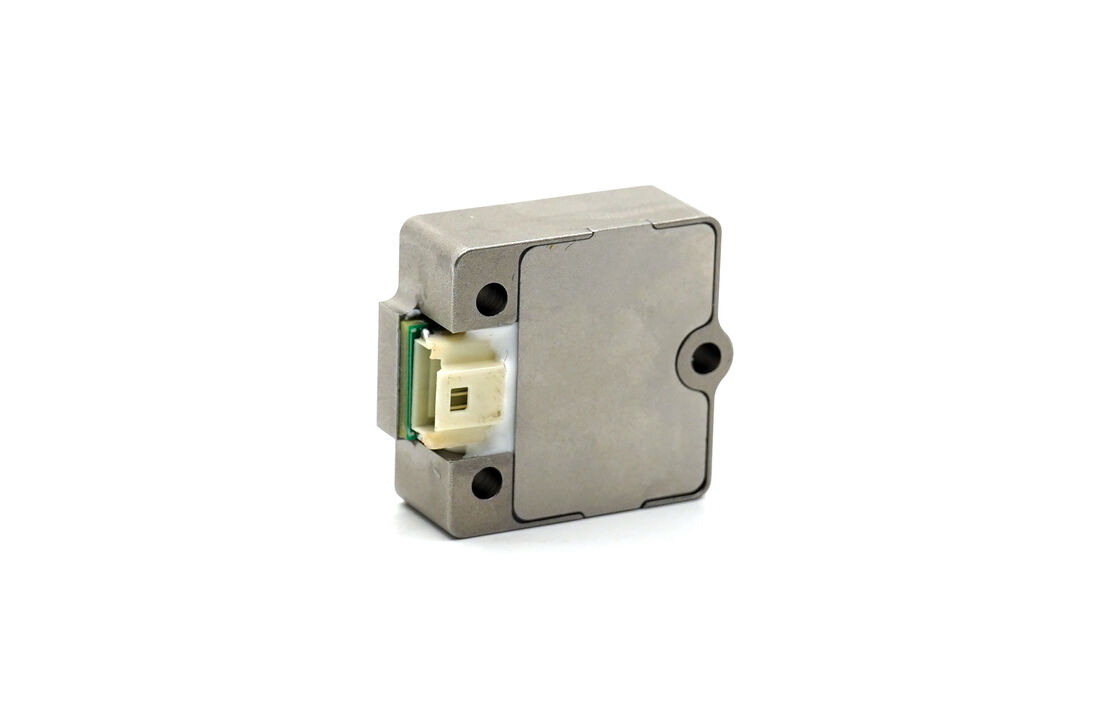

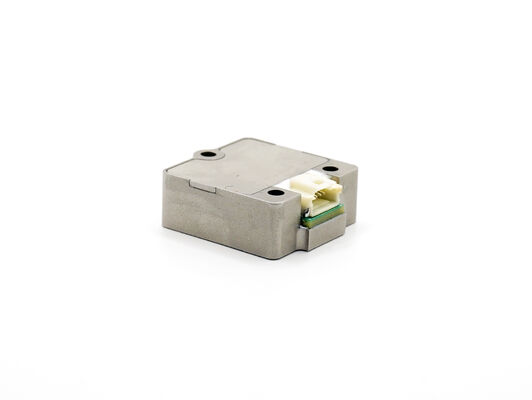

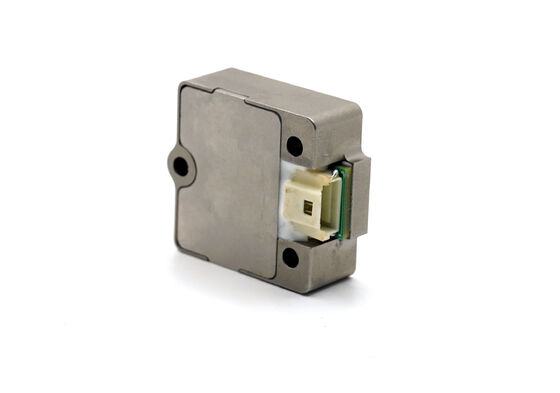

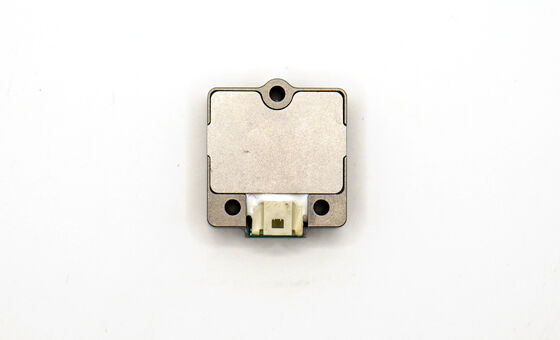

Unité de mesure inertielle haute performance pour système de navigation inertielle INS

Nom De Marque:	FIREPOWER
Numéro De Modèle:	IMU6-36
Nombre De Pièces:	1
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Instabilité sans polarisation:

≤ 3°/h

Plage de mesure:

480°/s

Marche aléatoire d'angle:

0,25°/√ h

Plage de mesure (accéléromètre):

Configurable 2 ~ 16g

Répétabilité sans biais:

≤ 5°/h

Bande passante:

≥ 100 Hz

Poids:

18 g

Tension:

5 ± 0,3 V

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Unité de mesure inertielle pour la navigation

Accéléromètre INS haute performance

Capteurs gyroscopiques pour systèmes inertiels

Description du produit

Unité de mesure inertielle haute performance pour système de navigation inertielle INS

Composition et fonction
L'unité de mesure de l'inertie est constituée d'un gyroscope à trois axes, d'un accéléromètre à trois axes, d'un capteur de température, d'une carte de traitement du signal, de composants structurels et d'un logiciel essentiel.Il mesure la vitesse angulaire à trois axes et l'accélération du transporteur, produisant des données compensées, y compris la compensation de température, la compensation des angles de décalage de l'installation,et compensation non linéaire via le port série UART en utilisant le protocole de communication spécifié.

Spécifications techniques du gyroscope

Paramètre	Unité	Conditions d'essai	UIM6-36
Plage de mesure	°/s	Configurable	±480
Instabilité de biais zéro	°/h	Variance Allan	≤ 3
Stabilité de biais zéro	°/h	10 secondes, RMS, température normale	≤ 8
Variation zéro de biais à température totale	°/h	10 secondes de lissage, trois variations de température à zéro biais (-45 °C, 25 °C, 85 °C)	≤ 150
Marche au hasard	°/√h	Variance Allan	≤ 025
Répétabilité zéro biais	°/h	Q = 6, température normale	≤ 5
Facteur d'échelle non linéaire	en ppm	Température normale	≤ 50
Accouplement croisé	%	Température normale	≤ 01
Largeur de bande	Hz	Configurable	≥ 100

Spécifications techniques de l'accéléromètre

Paramètre	Unité	Conditions d'essai	UIM6-36
Plage de mesure	g	Configurable 2 ~ 16 g	± 16
Stabilité de biais zéro	mg	10 secondes, RMS, température normale	≤ 01
Variation zéro de biais à température totale	mg	10 secondes de lissage, trois variations de température à zéro biais (-45 °C, 25 °C, 85 °C)	≤ 2.5
Répétabilité zéro biais	mg	Q = 6, température normale	≤ 01
Facteur d'échelle non linéaire	en ppm	Température normale, ± 1 g	≤ 200
Accouplement croisé	%	Température normale	≤ 01
Largeur de bande	Hz	Configurable	≥ 100

Exigences en matière d'alimentation électrique

Paramètre	Unité	UIM6-36
Voltage	V	5 ± 0.3
Courant de démarrage	- Je ne sais pas	100
Consommation d'énergie à l'état d'équilibre	W	≤ 025
Ressort	MV	100

Adaptabilité à l'environnement

Paramètre	Unité	UIM6-36
Température de fonctionnement	°C	-45 à 85
Température de stockage	°C	-55 à 105

Spécifications supplémentaires

Paramètre	Unité	UIM6-36
Le poids	g	18 ± 1
Heure de début	s	≤ 2

Le dessin de contour
