Compas gyroscopique d'accéléromètre d'IMU

Adis16488 Unité de mesure de l'inertie pour drones et drones avec magnétomètre

Name: Adis16488 Unité de mesure de l'inertie pour drones et drones avec magnétomètre
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Dynamic measurement range:

± 2000º/s

Zero bias stability:

3 °/h

Marche aléatoire angulaire:

0,15 °/√h

Scale factor accuracy, Z-axis:

0.3%

Bande passante:

200Hz

Communication interface:

SPI/CAN

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Adis16488 IMU avec magnétomètre

Capteur de stabilisation UAV

Système d'accéléromètre gyroscopique de drone

Description du produit

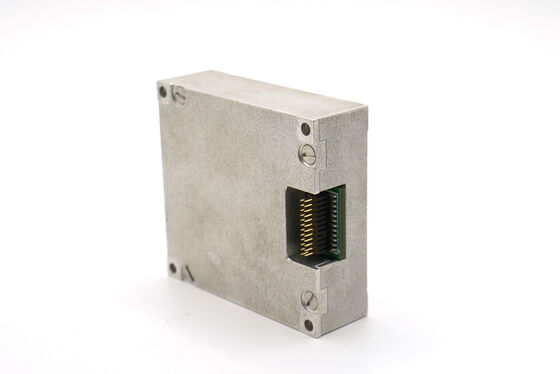

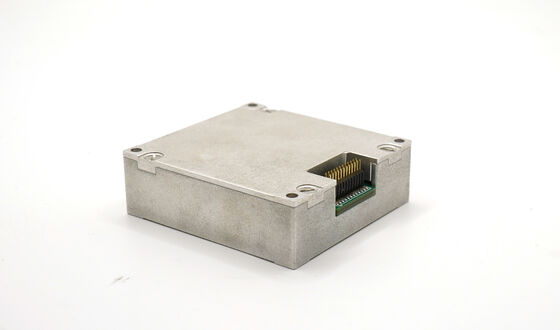

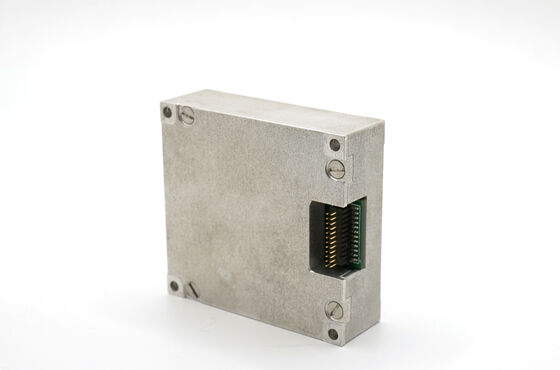

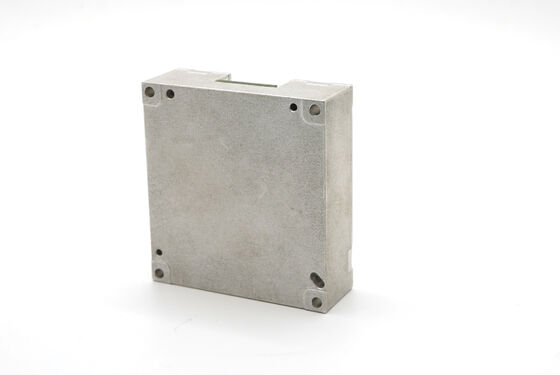

ADIS16488 IMU de capteur d'inertie pour UAV et système de stabilisation de drone avec magnétomètre

L'unité de mesure de l'inertie à degrés de liberté multiples ADIS16488HB est un système inertiel complet composé d'un gyroscope à trois axes, d'un accéléromètre à trois axes, d'un magnétomètre à trois axes,et capteur de pressionCet IMU avancé mesure la vitesse angulaire, l'accélération, le champ magnétique, la pression de l'air et d'autres paramètres critiques.L'unité produit des données compensées par erreur (y compris la compensation de température), la compensation de l'angle de décalage d'installation et la compensation non linéaire) par le biais de protocoles de communication SPI ou UART.

Spécifications techniques

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			500	2000	°/s
	Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
		Variance Allan, axes X et Y		1.6		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe Z		3		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe X et axe Y		6		°/h
	Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
		Plage de biais zéro, axe X et axe Y		± 0.2		°/s
		Changement de partialité zéro dans toute la plage de température, axe Z 1		± 0.02		°/s
		Changement de partialité zéro sur la température, X et Y Axe 1		± 0.06		°/s
		Répétabilité du démarrage successif, axe Z		0.002
		Répétabilité du démarrage successif, axe X et axe Y		0.006
		Répétabilité du démarrage au jour le jour, axe Z		0.003		/s
		Commencez la répétition jour après jour, axe X et axe Y		0.009		°/s
		Effets de l'accélération linéaire sur le biais		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et après la vibration 2		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et pendant la vibration 2		0.002		°/s/g
	Facteur d'échelle	Précision par facteur d'échelle, axe Z		0.3		%
		Précision du facteur d'échelle, axe X et axe Y		0.6		%
		Facteur d'échelle non linéaire, axe Z		0.01		% FS
		Facteur d'échelle non linéaire, axe X et axe Y		0.02		% FS
	Marche aléatoire angulaire			0.15		°/ √h
	Densité du bruit			0.001		°/s/ √Hz
	Résolution			3.052*10-7		/s/LSB
	Largeur de bande			200		Hz
Accéléromètre	Plage de mesure dynamique			16	200	g
	Stabilité de biais zéro	Variance Allan		0.06		mg
	Stabilité de biais zéro	moyenne de 10 s (-40 °C à + 70 °C, température constante)		0.4		mg
	Zéro biais	Plage de biais zéro		2		mg
		Variation du biais zéro dans toute la plage de température, valeur de pic à pic 1		4		mg
		Répétabilité des démarrages successifs		0.5		mg
		La répétabilité est initiée quotidiennement		0.8		mg
		Coefficient de température de biais zéro		0.05	0.1		mg/°C
Magnétomètres	Plage de champ magnétique	Je suis désolé.		± 13		Gauss
	Plage de champ magnétique	Je vous en prie.		± 25		Gauss
	Résolution			0.3		μT
	Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25 °C		± 25		dé
	Plage de mesure dynamique			2.5		Gauss
	Zéro biais	Environnement non magnétique		15		- Je ne sais pas.
Le baromètre	Plage de mesure dynamique	300		1100	parité
Le baromètre	Zéro biais			4.5		parité
Interface de communication	SPI à sens unique	Taux de baud			15	fréquences de fréquence
	C A N à sens unique	Taux de baud			1	fréquences de fréquence
	Fréquence d'échantillonnage	SPI		2460	2460	Hz
	Fréquence d'échantillonnage	Il est possible		200
Caractéristiques électriques	Voltage		3.0	3.3	3.6	V
	Consommation d'électricité				1.5	W
	Ressort	P-P			100	MV
	Temps de règlement	De 0 V à 3 V.			80	ms
Caractéristiques structurelles	Taille			474414		mm
Caractéristiques structurelles	Le poids			50		g
Environnement d'utilisation	Température de fonctionnement		- Quarante		70	°C
Environnement d'utilisation	Température de stockage		- 45 ans.		75	°C
La fiabilité	Résultats de l'enquête			20000		h
La fiabilité	Temps de travail continu			120		h
①: Calculer l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 °C/min et la plage de température est de -40 °C à + 70 °C ②: la condition de vibration est de 6,06 G, 20 Hz ~ 2000 Hz

Tableau 1. Indice des produits 16488HB

Le dessin de contour
