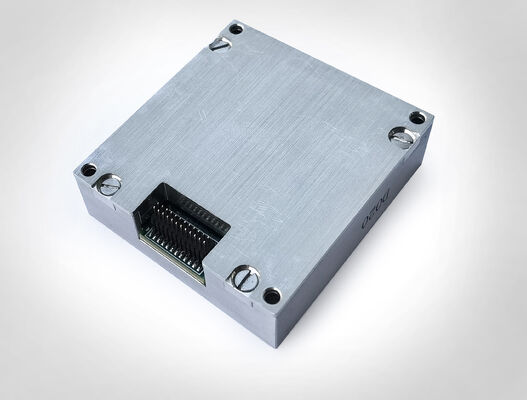

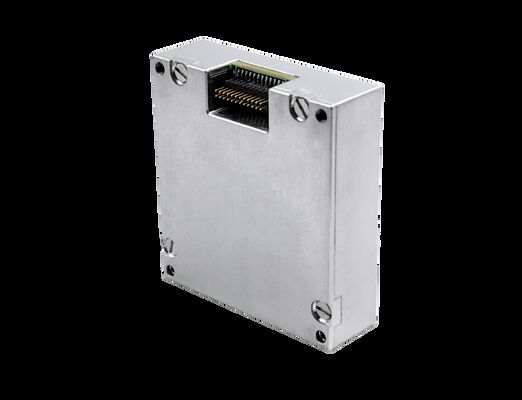

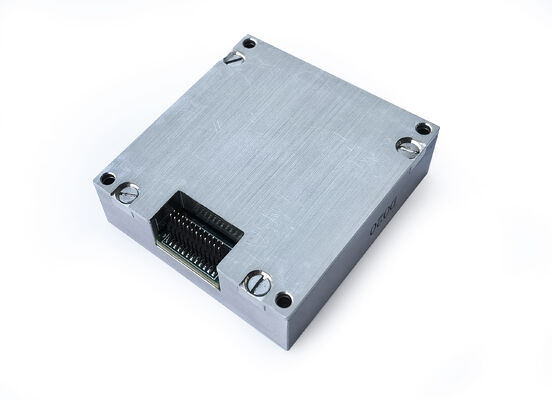

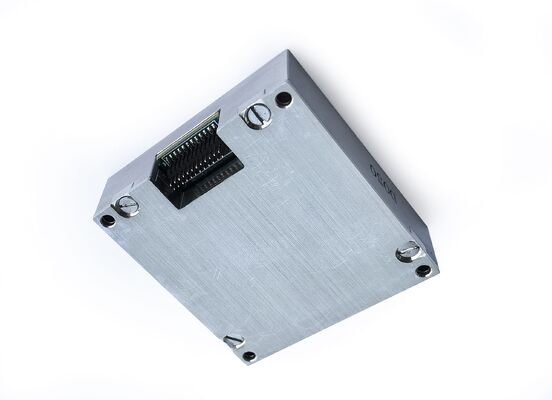

Unité d'immobilisation MEMS 10 DOF de nouvelle génération à faible consommation d'énergie

Plage de mesure dynamique

500

2000

°/s

Stabilité du biais zéro

Variance d'Allan, axe Z

0,8

°/heure

Variance d'Allan, axes X et Y

1.6

°/heure

10 s en moyenne (-40 ℃ ~ + 70 ℃, température constante),
Axe Z

3

°/heure

10 s en moyenne (-40 ℃ ~ + 70 ℃, température constante),
Axe X et axe Y

6

°/heure

Zéro biais

Plage de polarisation nulle, axe Z

±0,07

°/s

Plage de biais nul, axe X et axe Y

±0,2

°/s

Changement sans biais dans toute la plage de température, axe Z ①

±0,02

°/s

Changement de biais nul en fonction de la température, X et Y
Axe ①

±0,06

°/s

Répétabilité des démarrages successifs, axe Z

0,002

Répétabilité des démarrages successifs, axes X et axe Y

0,006

Répétabilité de démarrage jour après jour, axe Z

0,003

/s

Commencer la répétition jour par jour, axe X et axe Y

0,009

°/s

Effet de l'accélération linéaire sur le biais

0,002

°/s/g

Influence des vibrations sur le biais zéro, changement avant et après vibration ②

0,002

°/s/g

Influence des vibrations sur le biais zéro, changement avant et pendant les vibrations ②

0,002

°/s/g

Facteur d'échelle

Précision du facteur d'échelle, axe Z

0,3

%

Précision du facteur d'échelle, axes X et Y

0,6

%

Non-linéarité du facteur d'échelle, axe Z

0,01

%FS

Non-linéarité du facteur d'échelle, axes X et Y

0,02

%FS

Marche aléatoire angulaire

0,15

°/ √h

Densité du bruit

0,001

°/s/√Hz

Résolution

3,052×10-7

/s/LSB

Bande passante

200

Hz

Plage de mesure dynamique

16

200

g

Stabilité du biais zéro

Variation d'Allan

0,06

mg

10 s en moyenne (-40 ℃ ~ + 70 ℃, température constante)

0,4

mg

Zéro biais

Plage de polarisation nulle

2

mg

Modification du biais zéro dans toute la plage de température, valeur crête à crête ①

4

mg

Répétabilité des démarrages successifs

0,5

mg

La répétabilité est initiée quotidiennement

0,8

mg

Coefficient de température sans biais

0,05

0,1

mg/℃

Facteur d'échelle

Précision du facteur d'échelle

0,5

%

Non-linéarité du facteur d'échelle

0,1

%FS

Vitesse de marche aléatoire

0,029

m/s/ √h

Densité du bruit

0,025

mg/√Hz

Résolution

1,221×10-8

g/LSB

Bande passante

200

Hz

Plage de champ magnétique

Brg,xy

±13

gauss

Brg, z

±25

gauss

Résolution

0,3

µT

Précision du cap

Composant géomagnétique horizontal de 30 μT, 25 ℃

±2,5

degré

Plage de mesure dynamique

2.5

gauss

Zéro biais

Environnement non magnétique

15

mgausS

Plage de mesure dynamique

300

1100

mbar

Zéro biais

4.5

mbar

SPI unidirectionnel

Débit en bauds

15

MHz

CAN unidirectionnel

Débit en bauds

1

MHz

Fréquence d'échantillonnage

IPS

2460

2460

Hz

PEUT

200

Tension

3.0

3.3

3.6

V

Consommation d'énergie

1,5

W

Ondulation

PP

100

mV

Temps de stabilisation

De 0 V à 3, 3 V

80

MS

Taille

47×44×14

mm

Poids

50

g

Température de fonctionnement

-40

70

℃

Température de stockage

-45

75

℃

Vibration

20 ~ 2000Hz,
6,06g

Impact

1000g,0.5ms

MTBF

20000

h

Temps de travail continu

120

h

① : Calculez l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 ℃/min et la plage de température est de -40 ℃ ~ + 70 ℃.
② : La condition de vibration est de 6,06 G, 20 Hz ~ 2 000 Hz.
