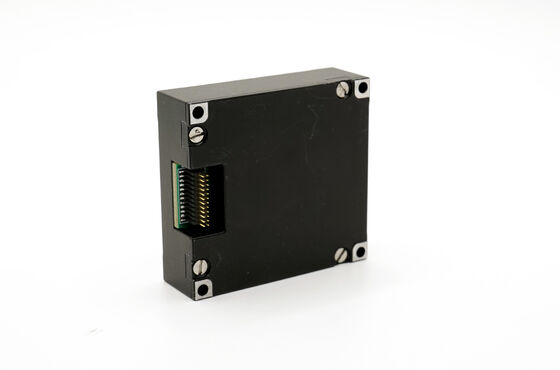

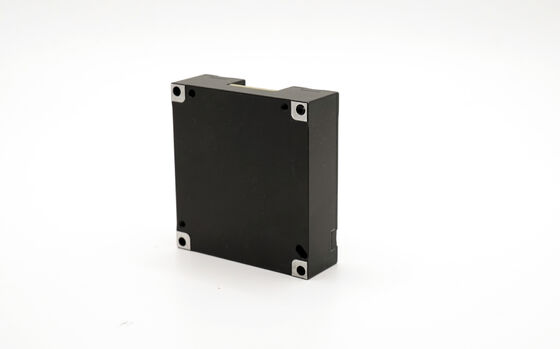

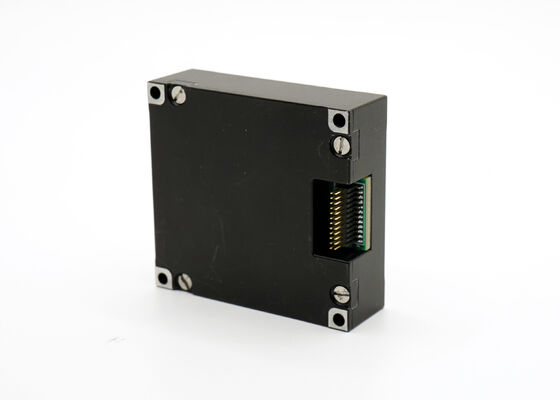

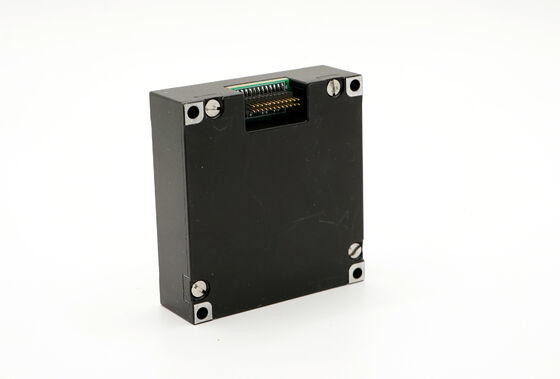

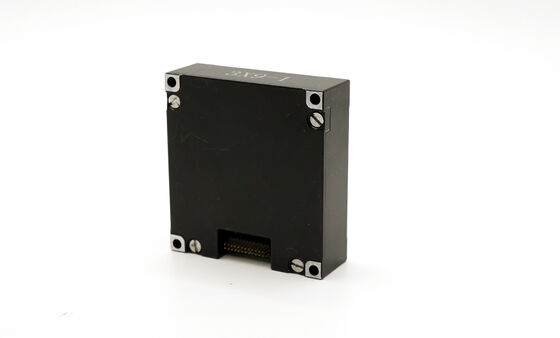

Compas gyroscopique d'accéléromètre d'IMU

Unité d'immigration intelligente tout-en-un à 10 axes avec un algorithme de fusion de capteurs intégré

Name: Unité d'immigration intelligente tout-en-un à 10 axes avec un algorithme de fusion de capteurs intégré
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

3 °/heure

Plage de polarisation nulle, axe Z:

±0,07°/s

Plage de biais nul, axe X et axe Y:

±0,2°/s

Marche aléatoire angulaire:

0,15°/√h

Densité de bruit:

0,001°/s/ √Hz

Bande passante:

200Hz

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Capteur IMU intelligent à 10 axes

Unité d'exploitation interne avec algorithme de fusion de capteurs

module gyroscopique intégré à l'accéléromètre

Description du produit

Unité d'immigration intelligente tout-en-un à 10 axes avec un algorithme de fusion de capteurs intégré

L'IMU 16488HB est un système complet de mesure de l'inertie combinant un gyroscope à trois axes, un accéléromètre, un magnétomètre et un capteur de pression.désalignement, et d'autres facteurs, il fournit des mesures précises et fiables pour l'analyse dynamique et statique, en produisant des données via SPI ou UART.

Spécifications techniques

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			500	2000	°/s
	Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
		Variance Allan, axes X et Y		1.6		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe Z		3		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe X et axe Y		6		°/h
	Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
		Plage de biais zéro, axe X et axe Y		± 0.2		°/s
		Changement de partialité zéro dans toute la plage de température, axe Z 1		± 0.02		°/s
		Changement de partialité zéro sur la température, X et Y Axe 1		± 0.06		°/s
		Répétabilité du démarrage successif, axe Z		0.002
		Répétabilité du démarrage successif, axe X et axe Y		0.006
		Répétabilité du démarrage au jour le jour, axe Z		0.003		/s
		Commencez la répétition jour après jour, axe X et axe Y		0.009		°/s
		Effets de l'accélération linéaire sur le biais		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et après la vibration 2		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et pendant la vibration 2		0.002		°/s/g
	Facteur d'échelle	Précision par facteur d'échelle, axe Z		0.3		%
		Précision du facteur d'échelle, axe X et axe Y		0.6		%
		Facteur d'échelle non linéaire, axe Z		0.01		% FS
		Facteur d'échelle non linéaire, axe X et axe Y		0.02		% FS
	Marche aléatoire angulaire			0.15		°/ √h
	Densité du bruit			0.001		°/s/ √Hz
	Résolution			3.052*10-7		/s/LSB
	Largeur de bande			200		Hz
Accéléromètre	Plage de mesure dynamique			16	200	g
	Stabilité de biais zéro	Variance Allan		0.06		mg
	Stabilité de biais zéro	moyenne de 10 s (-40 °C à + 70 °C, température constante)		0.4		mg
	Zéro biais	Plage de biais zéro		2		mg
		Variation du biais zéro dans toute la plage de température, valeur de pic à pic 1		4		mg
		Répétabilité des démarrages successifs		0.5		mg
		La répétabilité est initiée quotidiennement		0.8		mg
		Coefficient de température de biais zéro		0.05	0.1	mg/°C
Magnétomètres	Plage de champ magnétique	Je suis désolé.		± 13		Gauss
	Plage de champ magnétique	Je vous en prie.		± 25		Gauss
	Résolution			0.3		μT
	Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25 °C		± 25		dé
	Plage de mesure dynamique			2.5		Gauss
	Zéro biais	Environnement non magnétique		15		- Je ne sais pas.
Le baromètre	Plage de mesure dynamique		300		1100	parité
Le baromètre	Zéro biais			4.5		parité
Interface de communication	SPI à sens unique	Taux de baud			15	fréquences de fréquence
	C A N à sens unique	Taux de baud			1	fréquences de fréquence
	Fréquence d'échantillonnage	SPI		2460	2460	Hz
	Fréquence d'échantillonnage	Il est possible		200
Caractéristiques électriques	Voltage		3.0	3.3	3.6	V
	Consommation d'électricité				1.5	W
	Ressort	P-P			100	MV
	Temps de règlement	De 0 V à 3 V.			80	ms
Caractéristiques structurelles	Taille			474414		mm
Caractéristiques structurelles	Le poids			50		g
La fiabilité	Résultats de l'enquête			20000		h
La fiabilité	Temps de travail continu			120		h
①: Calculer l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 °C/min et la plage de température est de -40 °C à + 70 °C ②: la condition de vibration est de 6,06 G, 20 Hz ~ 2000 Hz

Tableau 1. Indice des produits 16488HB

Le dessin de contour
