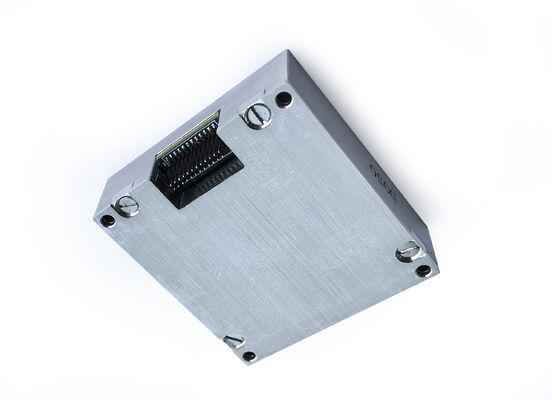

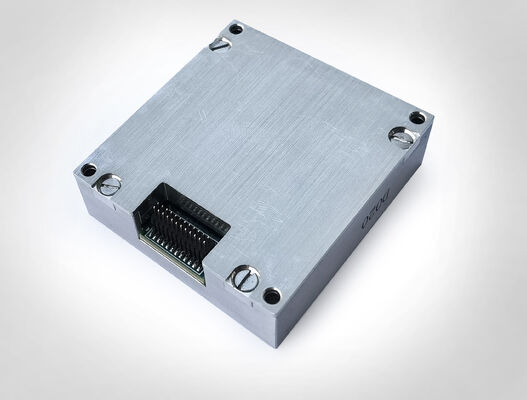

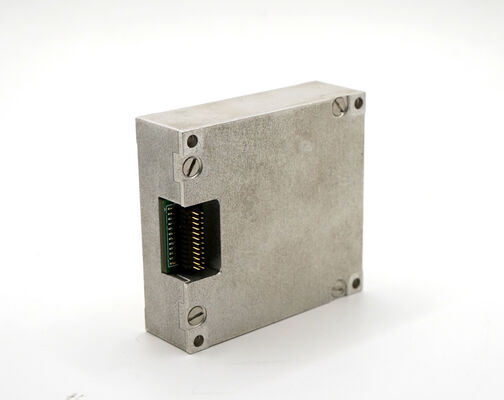

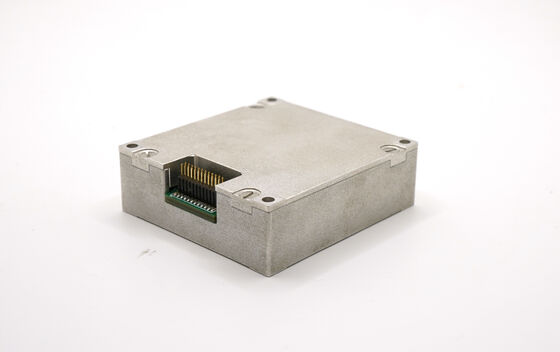

Compas gyroscopique d'accéléromètre d'IMU

Capteur IMU 10 axes ±0.8°/h Stabilité de biais Faible bruit pour le contrôle d'attitude des drones

Name: Capteur IMU 10 axes ±0.8°/h Stabilité de biais Faible bruit pour le contrôle d'attitude des drones
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Prix:	500$
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Chaîne de gyroscope:

500/2000 º/s

Stabilité du biais zéro:

0,8°/heure

Biais de l'accéléromètre:

00,06 mg

Interface:

SPI/CAN

poids:

50g

Consommation d'énergie:

1,5 W

Nom du produit:

Gyroscopie de l'IMU pour drones

Dimensions:

47×44×14mm

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Capteur IMU 10 axes pour drones

Gyroscope IMU à faible bruit

Contrôle d'attitude de drone à haute stabilité

Description du produit

Capteur IMU 10 axes avec stabilité de biais de ±0,8°/h

Unité de mesure inertielle haute performance conçue pour les applications de contrôle d'attitude de drones nécessitant une précision exceptionnelle et de faibles caractéristiques de bruit.

Aperçu du produit

L'unité de mesure inertielle 16488HB offre des performances exceptionnelles grâce à son gyroscope et son accéléromètre à trois axes. Conçue pour les applications de précision, cette unité offre une stabilité et une fiabilité accrues, ce qui en fait un remplacement idéal pour l'Adis 16497 dans les applications exigeant une grande précision et adaptabilité.

Principales caractéristiques

Gyroscope numérique à trois axes : Plage de mesure dynamique de ±2000°/s avec une stabilité de biais nul de 3°/h (GJB, 10S, axe Z) et 0,8°/h (ALLAN, axe Z)
Accéléromètre numérique triaxial : Plage de mesure dynamique de ±200g avec une stabilité de biais nul de 0,4 mg (GJB, 10S) et 0,06 mg (ALLAN)
Magnétomètre numérique triaxial : Plage de mesure dynamique de 2,5 gauss
Baromètre numérique : Plage de fonctionnement de 300 mbar à 1100 mbar
Haute fiabilité : MTBF 20 000 heures
Précision sur toute la plage de températures : Performances garanties de -40℃ à +80℃ avec étalonnage et compensation de température intégrés
Résistance aux vibrations : Adapté au fonctionnement sous de fortes vibrations (6,06 G, 20-2000 Hz)
Résistance aux chocs : Capable de résister à des conditions de choc importantes (1000 G, 0,5 ms)

Spécifications techniques

Paramètres du gyroscope

Paramètre	Conditions d'essai	Valeur typique	Valeur maximale	Unité
Plage de mesure dynamique		500	2000	°/s
Stabilité du biais nul	Variance d'Allan, axe Z	0,8		°/h
Stabilité du biais nul	Variance d'Allan, axes X et Y	1,6		°/h
Stabilité du biais nul	Moyenne sur 10 s (-40℃~+70℃, température constante), axe Z	3		°/h
Stabilité du biais nul	Moyenne sur 10 s (-40℃~+70℃, température constante), axes X et Y	6		°/h
Biais nul	Plage de biais nul, axe Z	±0,07		°/s
Biais nul	Plage de biais nul, axes X et Y	±0,2		°/s
Variation du biais nul sur toute la plage de températures	Axe Z	±0,02		°/s
Variation du biais nul en fonction de la température	Axes X et Y	±0,06		°/s
Répétabilité des démarrages successifs	Axe Z	0,002
Répétabilité des démarrages successifs	Axes X et Y	0,006
Répétabilité des démarrages jour après jour	Axe Z	0,003		/s
Répétition de démarrage jour après jour	Axes X et Y	0,009		°/s
Effet de l'accélération linéaire sur le biais		0,002		°/s/g
Influence des vibrations sur le biais nul	Changement avant et après les vibrations	0,002		°/s/g
Influence des vibrations sur le biais nul	Changement avant et pendant les vibrations	0,002		°/s/g
Précision du facteur d'échelle	Axe Z	0,3		%
Précision du facteur d'échelle	Axes X et Y	0,6		%
Non-linéarité du facteur d'échelle	Axe Z	0,01		%FS
Non-linéarité du facteur d'échelle	Axes X et Y	0,02		%FS
Dérive angulaire aléatoire		0,15		°/√hr
Densité de bruit		0,001		°/s/√Hz
Résolution		3,052*10⁻⁷		/s/LSB
Bande passante		200		Hz

Paramètres de l'accéléromètre

Paramètre	Conditions d'essai	Valeur typique	Valeur maximale	Unité
Plage de mesure dynamique		16	200	g
Stabilité du biais nul	Variance d'Allan	0,06		mg
Stabilité du biais nul	Moyenne sur 10 s (-40℃~+70℃, température constante)	0,4		mg
Plage de biais nul		2		mg
Variation du biais nul sur toute la plage de températures	Valeur crête à crête	4		mg
Répétabilité des démarrages successifs		0,5		mg
Répétabilité initiée quotidiennement		0,8		mg
Coefficient de température du biais nul		0,05	0,1	mg/℃
Précision du facteur d'échelle		0,5		%
Non-linéarité du facteur d'échelle		0,1		%FS
Dérive aléatoire de la vitesse		0,029		m/s/√hr
Densité de bruit		0,025		mg/√Hz
Résolution		1,221*10⁻⁸		g/LSB
Bande passante		200		Hz

Paramètres supplémentaires

Paramètre	Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Plage du champ magnétique	Brg,xy		±13		gauss
Plage du champ magnétique	Brg,z		±25		gauss
Résolution			0,3		μT
Précision du cap	Composante géomagnétique horizontale de 30μT, 25℃		±2,5		deg
Plage de mesure dynamique			2,5		gauss
Biais nul	Environnement non magnétique		15		mgauss
Plage de mesure dynamique		300		1100	mbar
Biais nul			4,5		mbar
Débit en bauds	SPI			15	MHz
Débit en bauds	CAN			1	MHz
Fréquence d'échantillonnage	SPI	2460	2460		Hz
Fréquence d'échantillonnage	CAN		200		Hz
Tension		3,0	3,3	3,6	V
Consommation d'énergie			1,5		W
Ondulation	P-P		100		mV
Temps de stabilisation	De 0 V à 3,3 V		80		ms
Taille			474414		mm
Poids			50		g
Température de fonctionnement		-40		70	℃
Température de stockage		-45		75	℃
Vibration	20~2000 Hz, 6,06 g
Choc	1000 g, 0,5 ms
MTBF			20000		h
Durée de fonctionnement continu			120		h

Remarque ① : Calculez l'écart nul de l'ensemble du processus de variation de température, le taux de variation de température est de ≤1℃/min et la plage de température est de -40℃~+70℃
Remarque ① : La condition de vibration est de 6,06 G, 20 Hz~2000 Hz
