Compas gyroscopique d'accéléromètre d'IMU

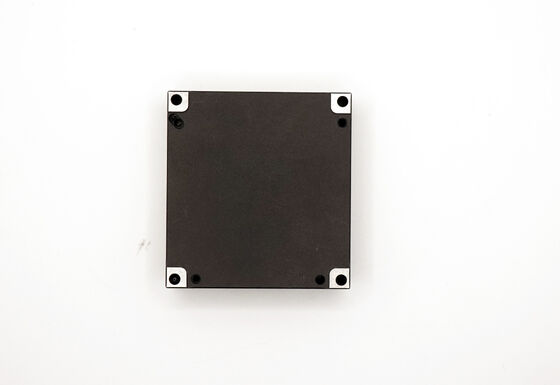

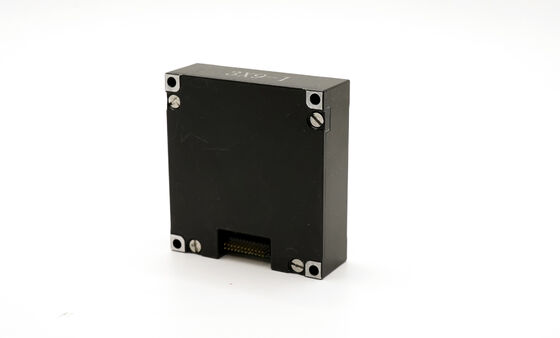

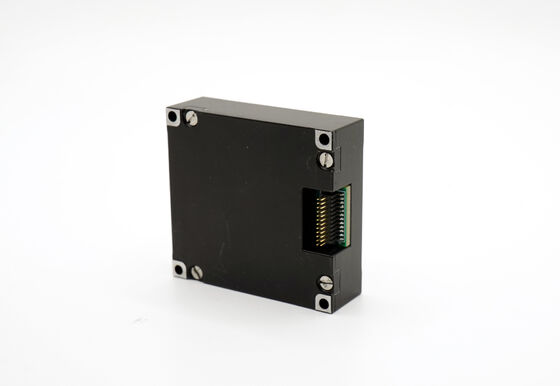

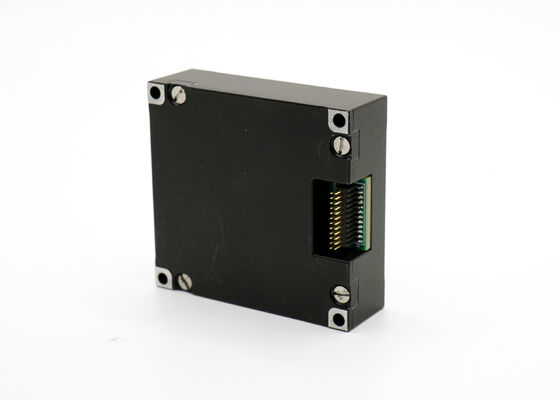

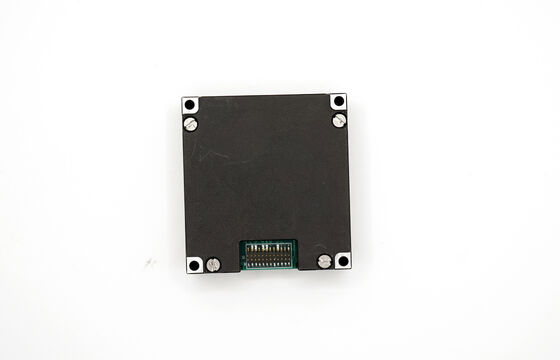

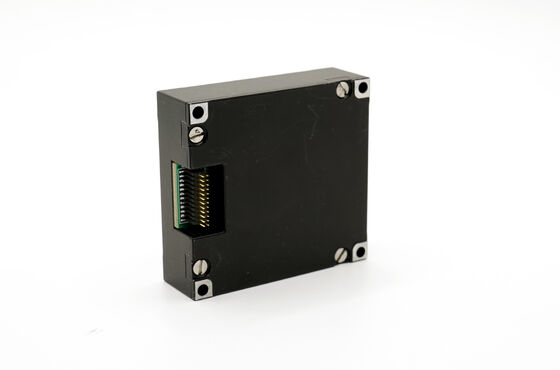

Unité de mesure de l'inertie miniature MEMS avec un gyroscope et un accéléromètre à 3 axes pour drones

Name: Unité de mesure de l'inertie miniature MEMS avec un gyroscope et un accéléromètre à 3 axes pour drones
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Prix:	600$
Conditions De Paiement:	D / a, t / t
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure dynamique:

500/2000°/s

Stabilité du biais:

0,8°/heure

Marche aléatoire angulaire:

0,15°/√h

Bande passante:

200Hz

Chaîne d'accéléromètre:

16/200g

Stabilité du biais de l'accéléromètre:

00,06 mg

Taille:

47×44×14mm

poids:

50g

Détails d'emballage:

Éponge de Carton+

Capacité d'approvisionnement:

500 / mois

Description du produit

Vue d'ensemble du produit

L'unité de mesure inertielle 16488HB combine la technologie MEMS de pointe avec une conception robuste pour répondre aux exigences des environnements industriels difficiles.Il produit 3 vitesses angulaires et 3 accélérations, avec une plage gyrodynamique de ±2000o/s et une plage d'accéléromètre de ±200g. Avec un MTBF de 20000h et une précision garantie à température totale, il est le premier choix pour les systèmes sans pilote, les communications mobiles,et de cartographie.

Caractéristiques du produit

Pour les appareils à commande numérique:
- la plage de mesure dynamique ± 2000o/s;
- La résistance à l'inclinaison nulle: 3 °/H (GJB, 10S, axe Z), 0,8 °/H (ALLAN, axe Z);
Accéléromètre numérique triaxiale:
- une plage de mesure dynamique de ± 200 g;
- Stabilité de biais zéro: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnétomètre numérique triaxiale: 2,5 g auss
Baromètre numérique: 300mbar ~ 1100mbar
Une fiabilité élevée: MTBF 20000h;
Précision garantie dans toute la plage de température (-40 °C ~ + 80 °C):
- un algorithme intégré d'étalonnage et de compensation de température à haute performance;
Conçus pour être utilisés dans des conditions de forte vibration (6,06 G, 20 ~ 2000 Hz);
Convient pour le travail dans des conditions de fort impact (1000 G, 0,5 ms);

Domaine d'application

Porteur de mouvement sans pilote
La communication en mouvement
Surveillance et cartographie
Plateforme de stabilisation

Indicateurs de produit

Indice des produits 16488HB

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			500	2000	°/s
	Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
		Variance Allan, axes X et Y		1.6		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe Z		3		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe X et axe Y		6		°/h
	Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
		Plage de biais zéro, axe X et axe Y		± 0.2		°/s
		Variation de partialité zéro dans toute la plage de température, valeur de pic à pic 1		± 0.02		°/s
		Changement de partialité zéro sur la température, X et Y Axe 1		± 0.06		°/s
		Répétabilité du démarrage successif, axe Z		0.002
		Répétabilité du démarrage successif, axe X et axe Y		0.006		°/s
	Répétabilité du démarrage au jour le jour, axe Z		0.003		Je suis désolée.
	Commencez la répétition jour après jour, axe X et axe Y		0.009		°/s
	Effets de l'accélération linéaire sur le biais		0.002		°/s/g
	Influence de la vibration sur le biais zéro, changement avant et après la vibration 2		0.002		°/s/g
	Influence de la vibration sur le biais zéro, changement avant et pendant la vibration 2		0.002		°/s/g
	Facteur d'échelle	Précision par facteur d'échelle, axe Z		0.3		%
		Précision du facteur d'échelle, axe X et axe Y		0.6		%
		Facteur d'échelle non linéaire, axe Z		0.01		% FS
		Facteur d'échelle non linéaire, axe X et axe Y		0.02		% FS
	Marche aléatoire angulaire			0.15		°/ √h
	Densité du bruit			0.001		°/s/ √Hz
	Résolution			3.052 × 10-7		/s/LSB
	Largeur de bande			200		Hz
Accéléromètre	Plage de mesure dynamique			16	200	g
	Stabilité de biais zéro	Variance Allan		0.06		mg
	Stabilité de biais zéro	moyenne de 10 s (-40 °C à + 70 °C, température constante)		0.4		mg
	Zéro biais	Plage de biais zéro		2		mg
		Variation du biais zéro dans toute la plage de températures, valeur de pic à pic 1		4		mg
		Répétabilité des démarrages successifs		0.5		mg
		La répétabilité est initiée quotidiennement		0.8		mg
		Coefficient de température de biais zéro		0.05	0.1		mg/°C
Facteur d'échelle	Facteur d'échelle de précision		0.5		%
Facteur d'échelle non linéaire		0.1		% FS
La vitesse est aléatoire			0.029		M/s/ √h
Densité du bruit			0.025		mg/ √Hz
Résolution			1.221 × 10-8		g/LSB
Largeur de bande			200		Hz

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Magnétomètres	Plage de champ magnétique	Je suis désolé.		± 13		Gauss
	Plage de champ magnétique	Je vous en prie.		± 25		Gauss
	Résolution			0.3		μT
	Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25 °C		± 25		dé
	Plage de mesure dynamique			2.5		Gauss
	Zéro biais	Environnement non magnétique		15		- Je ne sais pas.
Le baromètre	Plage de mesure dynamique		300		1100	parité
Le baromètre	Zéro biais			4.5		parité
Interface de communication	SPI à sens unique	Taux de baud			15	fréquences de fréquence
	C A N à sens unique	Taux de baud			1	fréquences de fréquence
	Fréquence d'échantillonnage	SPI		2460	2460		Hz
	Fréquence d'échantillonnage	Il est possible		200
Caractéristiques électriques	Voltage		3.0	3.3	3.6	V
	Consommation d'électricité				1.5	W
	Ressort	P-P			100	MV
	Temps de règlement	De 0 V à 3 V.			80	ms
Caractéristiques structurelles	Taille			47 × 44 × 14		mm
Caractéristiques structurelles	Le poids			50		g
Environnement d'utilisation	Température de fonctionnement		- Quarante		70	°C
	Température de stockage		- 45 ans.		75	°C
	Vibration			20 à 2000 Hz, 6.06g
	Les effets			1000 g,0.5 secondes
La fiabilité	Résultats de l'enquête			20000		h
La fiabilité	Temps de travail continu			120		h
①: Calculer l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 °C/min et la plage de température est de -40 °C à + 70 °C ②: la condition de vibration est de 6,06 G, 20 Hz ~ 2000 Hz

Le dessin de contour

Unité de mesure de l'inertie miniature MEMS avec un gyroscope et un accéléromètre à 3 axes pour drones 0
