Compas gyroscopique d'accéléromètre d'IMU

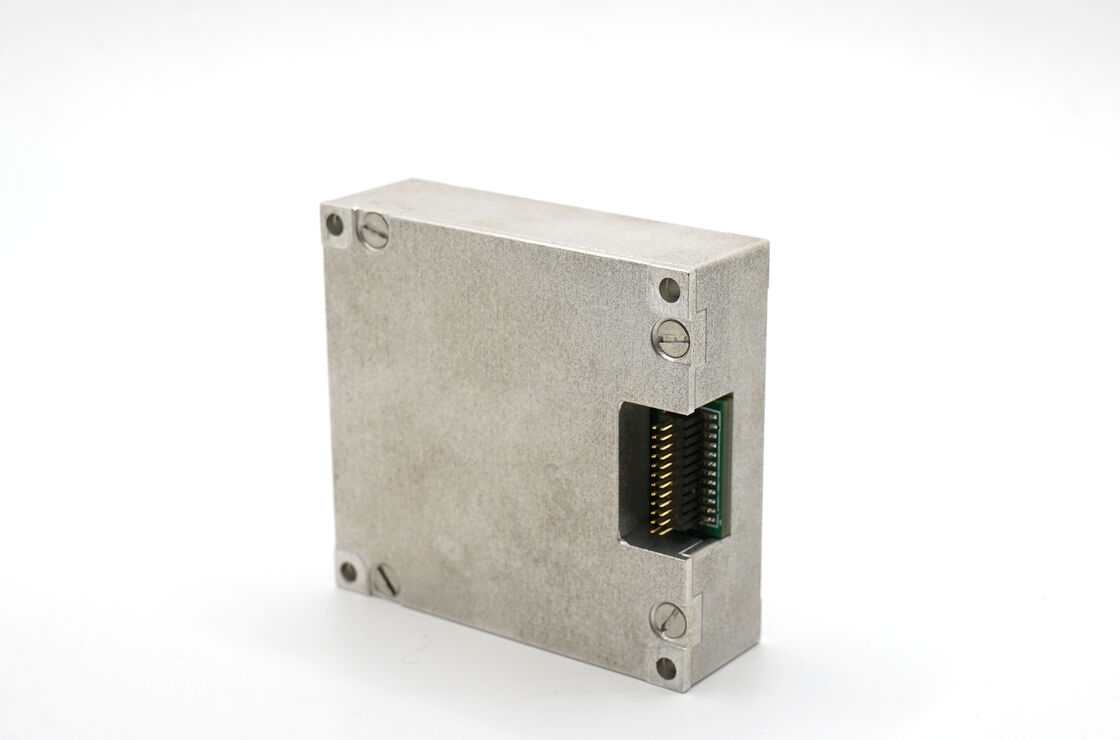

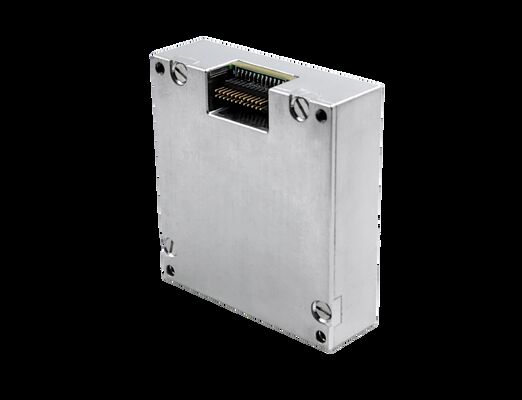

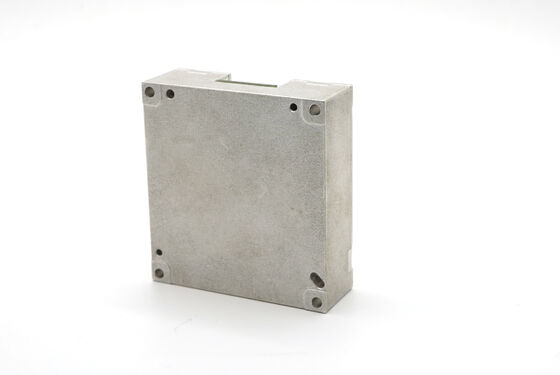

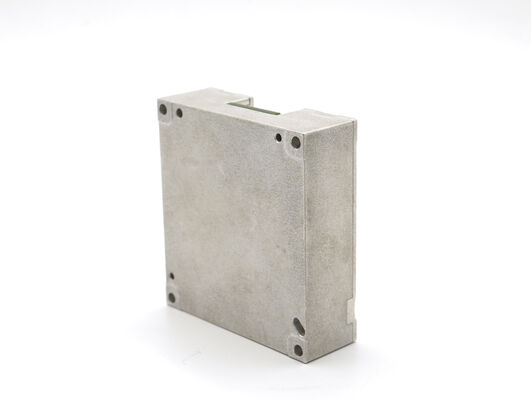

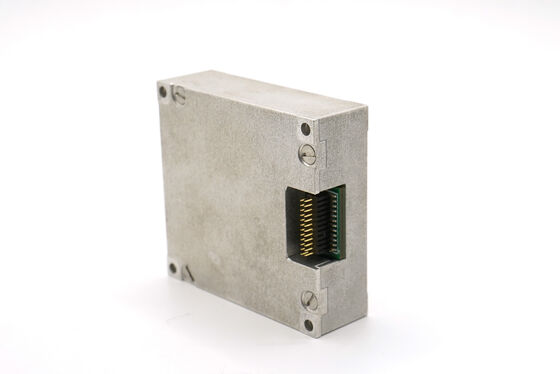

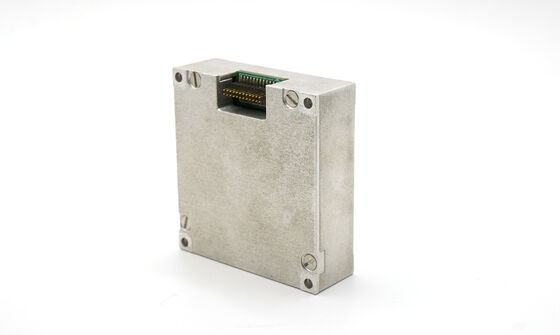

ADIS16495 Unité de mesure de l'inertie de niveau tactique 10-DOF pour système de navigation par inertie

Name: ADIS16495 Unité de mesure de l'inertie de niveau tactique 10-DOF pour système de navigation par inertie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Prix:	600$
Conditions De Paiement:	D / a, t / t
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure dynamique:

500/2000°/s

Stabilité du biais:

0,8°/heure

Marche aléatoire angulaire:

0,15°/√h

Bande passante:

200Hz

Chaîne d'accéléromètre:

16/200g

Stabilité du biais de l'accéléromètre:

00,06 mg

Taille:

47×44×14mm

poids:

50g

Détails d'emballage:

Éponge de Carton+

Capacité d'approvisionnement:

500 / mois

Description du produit

ADIS16495 Unité de mesure inertielle de qualité tactique 10 DOF pour système de navigation inertielle

Présentation du produit

L'IMU MEMS 16488HB haute fiabilité intègre un gyroscope 3 axes, un accéléromètre, un magnétomètre et un baromètre pour une détection de mouvement complète. Sa stabilité de biais zéro exceptionnelle (gyro 0,8°/h, accéléromètre 0,06 mg) et sa résistance aux vibrations fortes (20~2000 Hz, 6,06 G) et aux impacts (1000 G, 0,5 ms) en font un produit idéal pour les porteurs de mouvement sans pilote et les tâches de stabilisation industrielle.

Caractéristiques du produit

Gyroscope numérique triaxial :
- Plage de mesure dynamique ±2000°/s
- Stabilité du biais zéro : 3°/H (GJB, 10S, axe Z), 0,8°/H (ALLAN, axe Z)
Accéléromètre numérique triaxial :
- Plage de mesure dynamique ±200 g
- Stabilité du biais zéro : 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Magnétomètre numérique triaxial :2,5 g auss
Baromètre numérique :300 mbar ~ 1100 mbar
Haute fiabilité :MTBF 20000h
Précision garantie sur toute la plage de température (-40℃ ~ +80℃) :Algorithme d'étalonnage et de compensation de température haute performance intégré
Adapté au fonctionnement sous fortes vibrations (6,06 G, 20~2000 Hz)
Adapté au fonctionnement dans des conditions de chocs importants (1000 G, 0,5 ms)

Domaines d'application

Porteur de mouvement sans pilote
Communication en mouvement
Topographie et cartographie
Plateforme de stabilisation

Spécifications du produit

Paramètre	Conditions de test	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique			500	2000	°/s
Stabilité du biais zéro	Variance Allan, axe Z		0,8		°/h
Stabilité du biais zéro	Variance Allan, axes X et Y		1,6		°/h
Stabilité du biais zéro	Moyenne sur 10s (-40℃~+70℃, température constante), axe Z		3		°/h
Stabilité du biais zéro	Moyenne sur 10s (-40℃~+70℃, température constante), axes X et Y		6		°/h
Biais zéro	Plage de biais zéro, axe Z		±0,07		°/s
Biais zéro	Plage de biais zéro, axes X et Y		±0,2		°/s
Variation du biais zéro sur toute la plage de température, axe Z			±0,02		°/s
Variation du biais zéro sur la plage de température, axes X et Y			±0,06		°/s
Répétabilité des démarrages successifs, axe Z			0,002
Répétabilité des démarrages successifs, axes X et Y			0,006
Répétabilité des démarrages jour après jour, axe Z			0,003		/s
Répétabilité des démarrages jour après jour, axes X et Y			0,009		°/s
Effet de l'accélération linéaire sur le biais			0,002		°/s/g
Influence des vibrations sur le biais zéro, variation avant et après vibration			0,002		°/s/g
Influence des vibrations sur le biais zéro, variation avant et pendant la vibration			0,002		°/s/g
Facteur d'échelle	Précision du facteur d'échelle, axe Z		0,3		%
Facteur d'échelle	Précision du facteur d'échelle, axes X et Y		0,6		%
Non-linéarité du facteur d'échelle, axe Z			0,01		%FS
Non-linéarité du facteur d'échelle, axes X et Y			0,02		%FS
Marche aléatoire angulaire			0,15		°/√h
Densité de bruit			0,001		°/s/√Hz
Résolution			3,052×10⁻⁷		/s/LSB
Bande passante			200		Hz
Accéléromètre
Plage de mesure dynamique			16	200	g
Stabilité du biais zéro	Variance Allan		0,06		mg
Stabilité du biais zéro	Moyenne sur 10s (-40℃~+70℃, température constante)		0,4		mg
Biais zéro	Plage de biais zéro		2		mg
Variation du biais zéro sur toute la plage de température, valeur crête à crête			4		mg
Répétabilité des démarrages successifs			0,5		mg
Répétabilité des démarrages jour après jour			0,8		mg
Coefficient de température du biais zéro		0,05	0,1		mg/℃
Facteur d'échelle	Précision du facteur d'échelle		0,5		%
Non-linéarité du facteur d'échelle			0,1		%FS
Marche aléatoire de vitesse			0,029		m/s/√h
Densité de bruit			0,025		mg/√Hz
Résolution			1,221×10⁻⁸		g/LSB
Bande passante			200		Hz
Magnétomètre
Plage de champ magnétique	Brg,xy		±13		gauss
Plage de champ magnétique	Brg,z		±25		gauss
Résolution			0,3		µT
Précision de cap	Composante géomagnétique horizontale de 30 µT, 25℃		±2,5		deg
Plage de mesure dynamique			2,5		gauss
Biais zéro	Environnement non magnétique		15		mgauss
Baromètre
Plage de mesure dynamique		300		1100	mbar
Biais zéro			4,5		mbar
Interface de communication
SPI 1 voie	Débit en bauds			15	MHz
CAN 1 voie	Débit en bauds			1	MHz
Fréquence d'échantillonnage	SPI	2460	2460		Hz
Fréquence d'échantillonnage	CAN	200
Caractéristiques électriques
Tension		3,0	3,3	3,6	V
Consommation électrique				1,5	W
Ondulation	Crête à crête			100	mV
Temps d'établissement	De 0 V à 3,3 V			80	ms
Caractéristiques structurelles
Dimensions			47×44×14		mm
Poids			50		g
Environnement d'utilisation
Température de fonctionnement		-40		70	℃
Température de stockage		-45		75	℃
Vibrations			20~2000 Hz, 6,06 g
Chocs			1000 g, 0,5 ms
Fiabilité
MTBF			20000		h
Temps de fonctionnement continu			120		h

① : Calcul du biais zéro sur l'ensemble du processus de changement de température, le taux de changement de température est ≤1℃/min, et la plage de température est de -40℃~+70℃

② : La condition de vibration est de 6,06 G, 20 Hz~2000 Hz

Dessin d'ensemble
