Compas gyroscopique d'accéléromètre d'IMU

Unité de mesure de l'inertie 9DOF avec magnétomètre pour la stabilisation des broches

Name: Unité de mesure de l'inertie 9DOF avec magnétomètre pour la stabilisation des broches
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Prix:	600$
Conditions De Paiement:	D / a, t / t
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure dynamique:

500/2000°/s

Stabilité du biais:

0,8°/heure

Marche aléatoire angulaire:

0,15°/√h

Bande passante:

200Hz

Chaîne d'accéléromètre:

16/200g

Stabilité du biais de l'accéléromètre:

00,06 mg

Taille:

47×44×14mm

poids:

50g

Détails d'emballage:

Éponge de Carton+

Capacité d'approvisionnement:

500 / mois

Description du produit

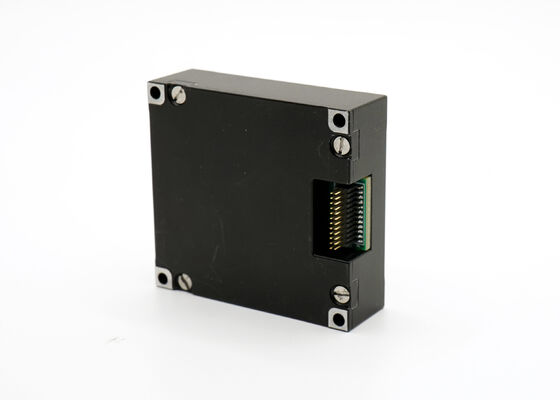

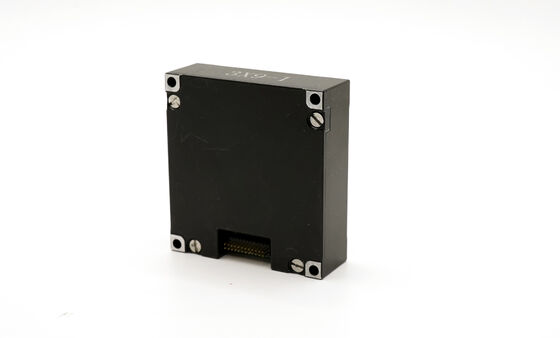

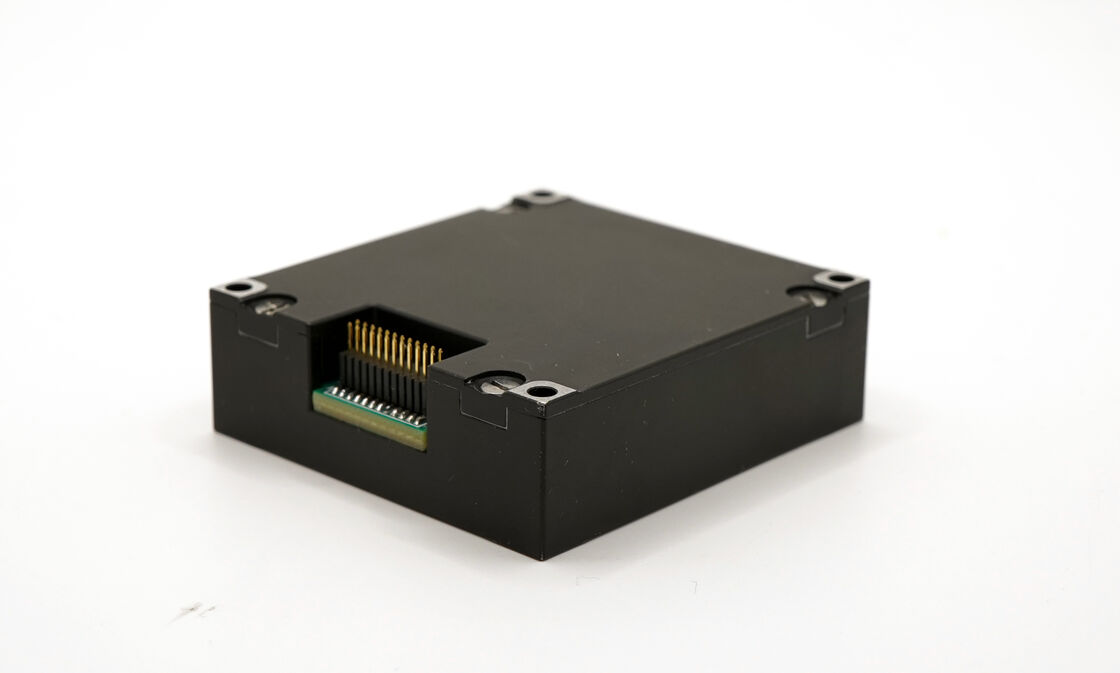

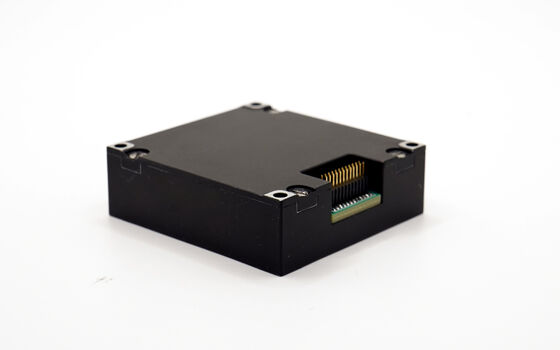

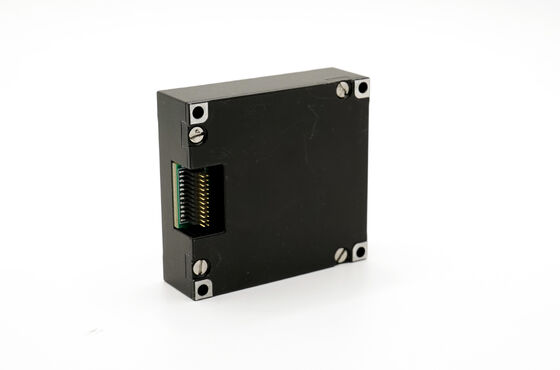

Unité de mesure inertielle 9DOF avec magnétomètre pour stabilisation de cardan

Présentation du produit

Le 16488HB est une unité de mesure inertielle MEMS polyvalente conçue pour fournir des données précises de vitesse angulaire et d'accélération sur 3 axes pour diverses applications. Il prend en charge les interfaces SPI (échantillonnage 2460 Hz) et CAN (échantillonnage 200 Hz), avec une taille compacte de 47 × 44 × 14 mm et un poids de 50 g. Sa grande adaptabilité environnementale le rend adapté aux porteurs autonomes, aux plateformes de stabilisation et aux systèmes de communication mobile.

Caractéristiques du produit

Gyroscope numérique triaxial :
A) Plage de mesure dynamique de ±2000°/s

B) Stabilité du biais zéro : 3°/H (GJB, 10S, axe Z), 0,8°/H (ALLAN, axe Z)
Accéléromètre numérique triaxial :
A) Plage de mesure dynamique de ±200g

B) Stabilité du biais zéro : 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Magnétomètre numérique triaxial : 2,5 gauss
Baromètre numérique : 300 mbar ~ 1100 mbar
Haute fiabilité : MTBF 20000h
Précision garantie sur toute la plage de température (-40°C ~ +80°C) : Algorithme intégré de calibration et de compensation de température haute performance
Convient pour une utilisation sous fortes vibrations (6,06 G, 20~2000 Hz)
Convient pour une utilisation dans des conditions de chocs importants (1000 G, 0,5 ms)

Domaine d'application

Porteur de mouvement autonome

Communication en mouvement

Topographie et cartographie

Plateforme de stabilisation

Spécifications du produit

Paramètre	Conditions de test	Minimum	Typique	Maximum	Unité
Gyroscope
Plage de mesure dynamique			500	2000	°/s
Stabilité du biais zéro	Variance d'Allan, axe Z		0,8		°/h
Stabilité du biais zéro	Variance d'Allan, axes X et Y		1,6		°/h
Stabilité du biais zéro	Moyenne sur 10s (-40°C~+70°C, température constante), axe Z		3		°/h
Stabilité du biais zéro	Moyenne sur 10s (-40°C~+70°C, température constante), axes X et Y		6		°/h
Précision du facteur d'échelle	Axe Z		0,3		%
Précision du facteur d'échelle	Axes X et Y		0,6		%
Bruit angulaire aléatoire			0,15		°/√h
Bande passante			200		Hz
Accéléromètre
Plage de mesure dynamique			16	200	g
Stabilité du biais zéro	Variance d'Allan		0,06		mg
Précision du facteur d'échelle			0,5		%
Bande passante			200		Hz
Magnétomètre
Plage de champ magnétique	Brg,xy		±13		gauss
Plage de champ magnétique	Brg,z		±25		gauss
Précision de cap	Composante géomagnétique horizontale de 30 µT, 25°C		±2,5		deg
Caractéristiques électriques
Tension		3,0	3,3	3,6	V
Consommation électrique				1,5	W
Temps de stabilisation	De 0V à 3,3V			80	ms
Caractéristiques structurelles
Taille			47×44×14		mm
Poids			50		g
Environnement d'utilisation
Température de fonctionnement		-40		70	°C
Vibration			20~2000 Hz, 6,06 G
Impact			1000 G, 0,5 ms
Fiabilité
MTBF			20000		h
Temps de fonctionnement continu			120		h

① : Calcul du zéro déviation sur l'ensemble du processus de changement de température, le taux de changement de température est ≤1°C/min, et la plage de température est de -40°C~+70°C

② : La condition de vibration est de 6,06 G, 20 Hz~2000 Hz

Dessin d'ensemble
