Compas gyroscopique d'accéléromètre d'IMU

Unités de mesure gyro-inertiales en fibre optique pour le système de référence d'orientation d'attitude

Name: Unités de mesure gyro-inertiales en fibre optique pour le système de référence d'orientation d'attitude
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nom De Marque:	FIREPOWER
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Prix:	600$
Conditions De Paiement:	D / a, t / t
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure dynamique:

500/2000°/s

Stabilité du biais:

0,8°/heure

Marche aléatoire angulaire:

0,15°/√h

Bande passante:

200Hz

Chaîne d'accéléromètre:

16/200g

Stabilité du biais de l'accéléromètre:

00,06 mg

Taille:

47×44×14mm

poids:

50g

Détails d'emballage:

Éponge de Carton+

Capacité d'approvisionnement:

500 / mois

Description du produit

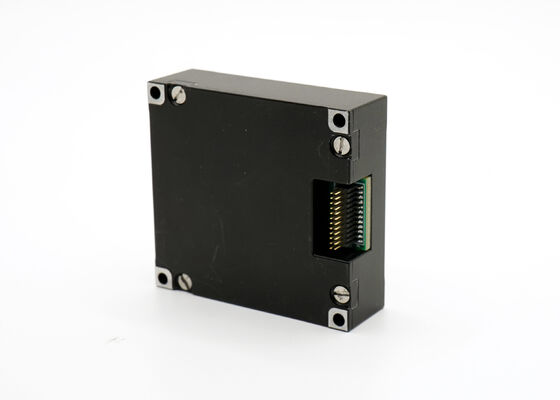

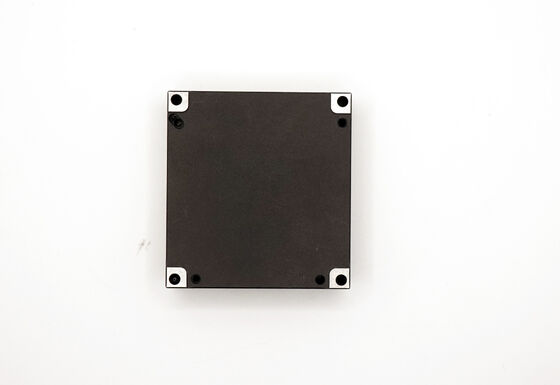

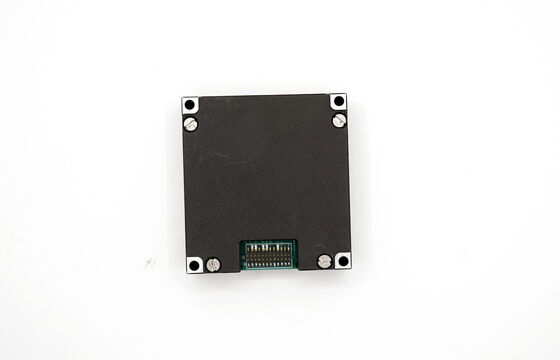

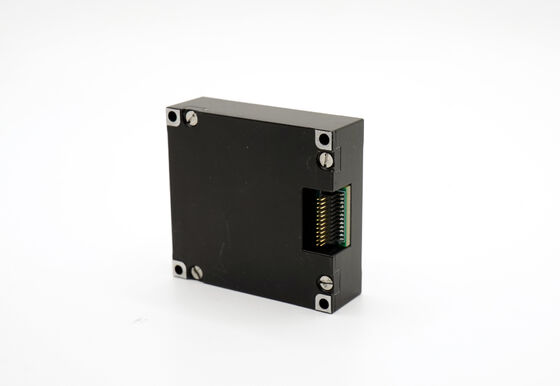

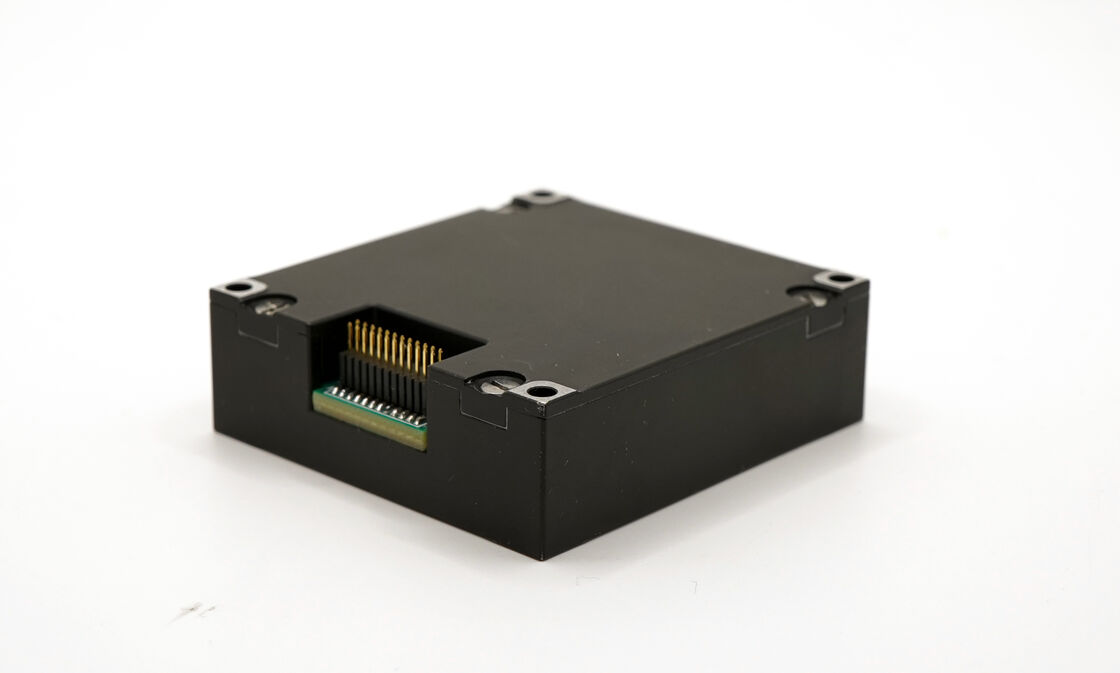

Unités de mesure gyro-inertiales en fibre optique pour le système de référence d'orientation d'attitude

Vue d'ensemble du produit

L'IMU 16488HB MEMS de haute performance est conçu pour les véhicules de mouvement sans pilote, les plates-formes d'arpentage et de stabilisation.avec une stabilité de biais nulle (gyro 3°/h GJB)Sa taille compacte et sa faible consommation d'énergie le rendent adapté à un large éventail d'applications mobiles et industrielles.

Caractéristiques du produit

Pour les appareils à commande numérique:
- ± 2000o/s dans la plage de mesure dynamique
- Stabilité du biais zéro: 3°/h (GJB, 10S, axe Z), 0,8°/h (ALLAN, axe Z)
Accéléromètre numérique triaxiale:
- ±200 g de plage de mesure dynamique
- Stabilité de biais zéro: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Un magnétomètre numérique triaxiale:2.5 gauss
Baromètre numérique:Pour les appareils à commande numérique
Haute fiabilité:Le nombre maximum d'heures de travail
Précision garantie dans toute la plage de température (-40°C ~ +80°C):Algorithme intégré d'étalonnage et de compensation de température à haute performance
d'une puissance de sortie supérieure ou égale à:60,06 G, 20 ~ 2000 Hz
Convient pour le travail dans des conditions de fort impact:1000 G, 0,5 ms

Domaine d'application

Porteur de mouvement sans pilote
La communication en mouvement
Surveillance et cartographie
Plateforme de stabilisation

Indicateurs de produit

Indice des produits 16488HB

Paramètre	Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique			500	2000	°/s
Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
Stabilité de biais zéro	Variance Allan, axes X et Y		1.6		°/h
Stabilité de biais zéro	moyenne de 10 s (-40°C à +70°C, température constante), axe Z		3		°/h
Stabilité de biais zéro	moyenne de 10 s (-40°C à +70°C, température constante), axe X et axe Y		6		°/h
Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
Zéro biais	Plage de biais zéro, axe X et axe Y		± 0.2		°/s
Changement de biais zéro dans toute la plage de température, axe Z 1			± 0.02		°/s
Changement de partialité zéro sur l'axe X et Y 1			± 0.06		°/s
Répétabilité du démarrage successif, axe Z			0.002
Répétabilité du démarrage successif, axe X et axe Y			0.006
Répétabilité du démarrage au jour le jour, axe Z			0.003		Je suis désolée.
Commencez la répétition jour après jour, axe X et axe Y			0.009		°/s
Effets de l'accélération linéaire sur le biais			0.002		°/s/g
Influence de la vibration sur le biais zéro, changement avant et après la vibration 2			0.002		°/s/g
Influence de la vibration sur le biais zéro, changement avant et pendant la vibration 2			0.002		°/s/g
Facteur d'échelle	Précision par facteur d'échelle, axe Z		0.3		%
Facteur d'échelle	Précision du facteur d'échelle, axe X et axe Y		0.6		%
Facteur d'échelle non linéaire, axe Z			0.01		% FS
Facteur d'échelle non linéaire, axe X et axe Y			0.02		% FS
Marche aléatoire angulaire			0.15		°/√ heure
Densité du bruit			0.001		°/s/√Hz
Résolution			3.052 × 10−7		/s/LSB
Largeur de bande			200		Hz
Accéléromètre
Plage de mesure dynamique			16	200	g
Stabilité de biais zéro	Variance Allan		0.06		mg
Stabilité de biais zéro	moyenne de 10 s (-40°C à +70°C, température constante)		0.4		mg
Zéro biais	Plage de biais zéro		2		mg
Variation du biais zéro dans toute la plage de températures, valeur de pic à pic 1			4		mg
Répétabilité des démarrages successifs			0.5		mg
La répétabilité est initiée quotidiennement			0.8		mg
Coefficient de température de biais zéro		0.05	0.1		mg/°C
Facteur d'échelle	Facteur d'échelle de précision		0.5		%
Facteur d'échelle non linéaire			0.1		% FS
La vitesse est aléatoire			0.029		M/s/√h
Densité du bruit			0.025		mg/√Hz
Résolution			1.221 × 10−8		g/LSB
Largeur de bande			200		Hz
Magnétomètres
Plage de champ magnétique	Je suis désolé.		± 13		Gauss
Plage de champ magnétique	Je vous en prie.		± 25		Gauss
Résolution			0.3		μT
Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25°C		± 25		dé
Plage de mesure dynamique			2.5		Gauss
Zéro biais	Environnement non magnétique		15		- Je vous en prie.
Le baromètre
Plage de mesure dynamique		300		1100	parité
Zéro biais			4.5		parité
Interface de communication
SPI à sens unique	Taux de baud			15	fréquences de fréquence
Capacité à un sens	Taux de baud			1	fréquences de fréquence
Fréquence d'échantillonnage	SPI	2460	2460		Hz
Fréquence d'échantillonnage	Il est possible	200
Caractéristiques électriques
Voltage		3.0	3.3	3.6	V
Consommation d'électricité				1.5	W
Ressort	P-P			100	MV
Temps de règlement	de 0 à 3,3 V			80	ms
Caractéristiques structurelles
Taille			47 × 44 × 14		mm
Le poids			50		g
Environnement d'utilisation
Température de fonctionnement		- Quarante		70	°C
Température de stockage		- 45 ans.		75	°C
Vibration			20 à 2000 Hz, 6,06 g
Les effets			1000 g, 0,5 ms
La fiabilité
Résultats de l'enquête			20000		h
Temps de travail continu			120		h

①: Calculer l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1°C/min et la plage de température est de -40°C à +70°C

②: la condition de vibration est de 6,06 G, 20 Hz ~ 2000 Hz

Le dessin de contour
