Capteur de compas gyroscopique d'accéléromètre

High Accuracy 0.3° Fiber Optic Gyro North Finder with Fast Start-Up

Nom De Marque:	Firepower
Numéro De Modèle:	NF701A
Nombre De Pièces:	1
Prix:	5000$
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / PCS

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Précision en direction du nord:

0,3° / 0,5°

Pouvoir:

15 W

Poids:

≤ 2 kg

Dimension:

115 × 90 × 110 mm

Heure de démarrage:

≤ 3 min

Interface:

Résistance à la compression

Détails d'emballage:

Éponge + Carton

Capacité d'approvisionnement:

500 / PCS

Mettre en évidence:

high accuracy fiber optic gyro

fast start-up north finder

0.3° precision gyro sensor

Description du produit

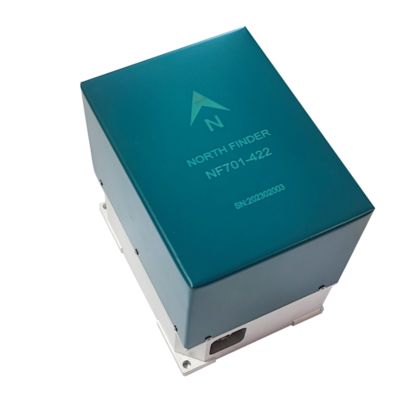

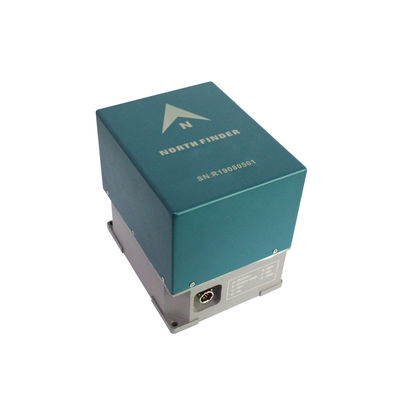

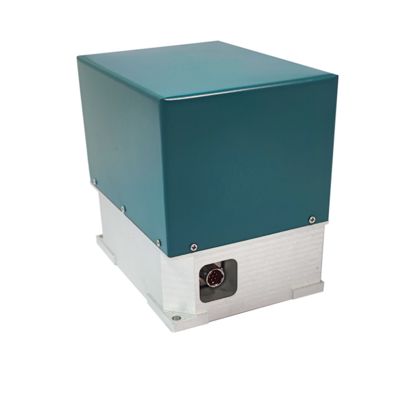

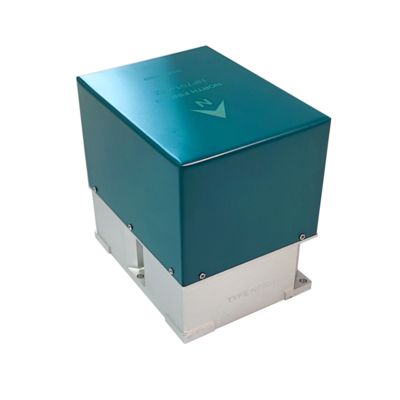

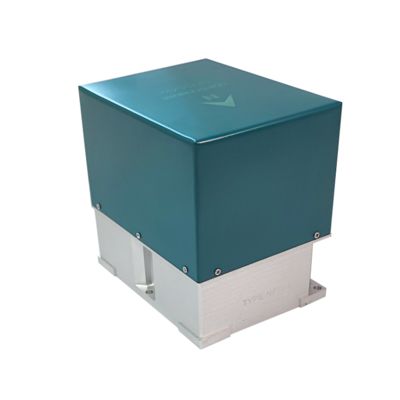

High Accuracy 0.3° Fiber Optic Gyro North Finder with Fast Start-Up

The NF701 Fiber Optic Gyroscope North Finder is a compact, high-precision north-seeking system that determines true north autonomously without GNSS. It measures the Earth's rotation rate through a fiber optic gyroscope and computes azimuth and attitude information for mobile platforms.

Featuring north-seeking accuracy of ≤0.3° (1σ), alignment time under 3 minutes, and RS-422 interface, it integrates a FOG, accelerometer, rotation servo, and embedded controller. The system operates reliably across -40°C to +70°C and is suitable for surveying, drilling, and defense applications requiring rapid, magnetic-independent north reference.

Overall Dimensions

Dimension (mm): 115 × 90 × 110

Technical Specifications

North seeking time: ≤ 3 min
North seeking accuracy (1σ): ≤ 0.3° (NF701A); ≤ 0.5° (NF701B)
Horizontal accuracy: ≤ 0.05° (1σ)
Circumference: ≤ 0.5° (1σ)
Weight: ≤ 2 kg
Power supply: DC 12V ~ 24V
Power consumption: 15 W (peak)
Interface: RS422
Working mode: automatic self-check after power on, controlled by upper computer, sends results after completion

Environmental Requirements

Working temperature: -40°C ~ +70°C
Storage temperature: -55°C ~ +85°C
Humidity: relative humidity less than 95%
Appearance: Metal surface free of rust, coating without blistering or peeling

Electrical Performance

Insulation resistance: ≥10 MΩ between independent circuits and between circuit and shell under standard conditions

Reliability

MTBF ≥ 1000 hours
MTTR ≤30min

External Interface

Power input: DC12V ~24V

Output: Serial port

Plug Pin Definition (Interface Y50EX-0607TX2)

Plug pin number	Functional definition
a	DC12V ~24V
b	DC12V ~24V GND
c	TD+
d	TD-
e	RD+
f	RD-
g	GND
