Capteur de compas gyroscopique d'accéléromètre

10 axes Unité d'information sur l'environnement de haute précision avec gyroscope, magnétomètre et baromètre

Name: 10 axes Unité d'information sur l'environnement de haute précision avec gyroscope, magnétomètre et baromètre
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Conditions De Paiement:	LC, T/T
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

500/ 2000°/s

stabilité de polarisation nulle:

0,8°/heure

Bande passante:

200 hertz

Coefficient de marche aléatoire:

≤ 0,15°/Vh

Changement de biais nul en fonction de la température, axes X et Y:

±0,06°/s

Densité de bruit:

0,001°/s/ √Hz

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Unité d'exploitation maritime de haute précision à 10 axes

Unité de mesure interne avec gyroscope accéléromètre

baromètre magnétomètre de haute précision

Description du produit

10 axes UMI haute précision avec gyroscope, accéléromètre, magnétomètre et baromètre

Vue d'ensemble du produit

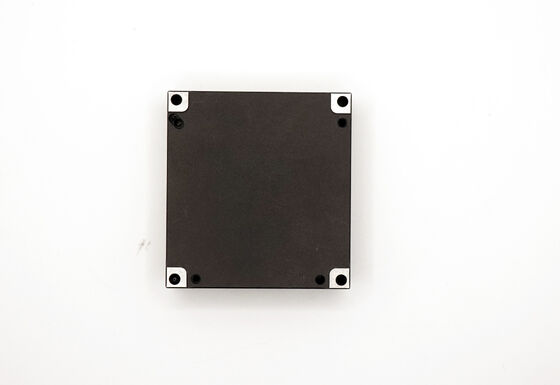

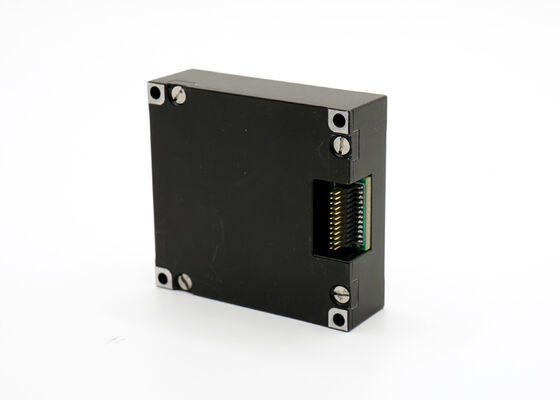

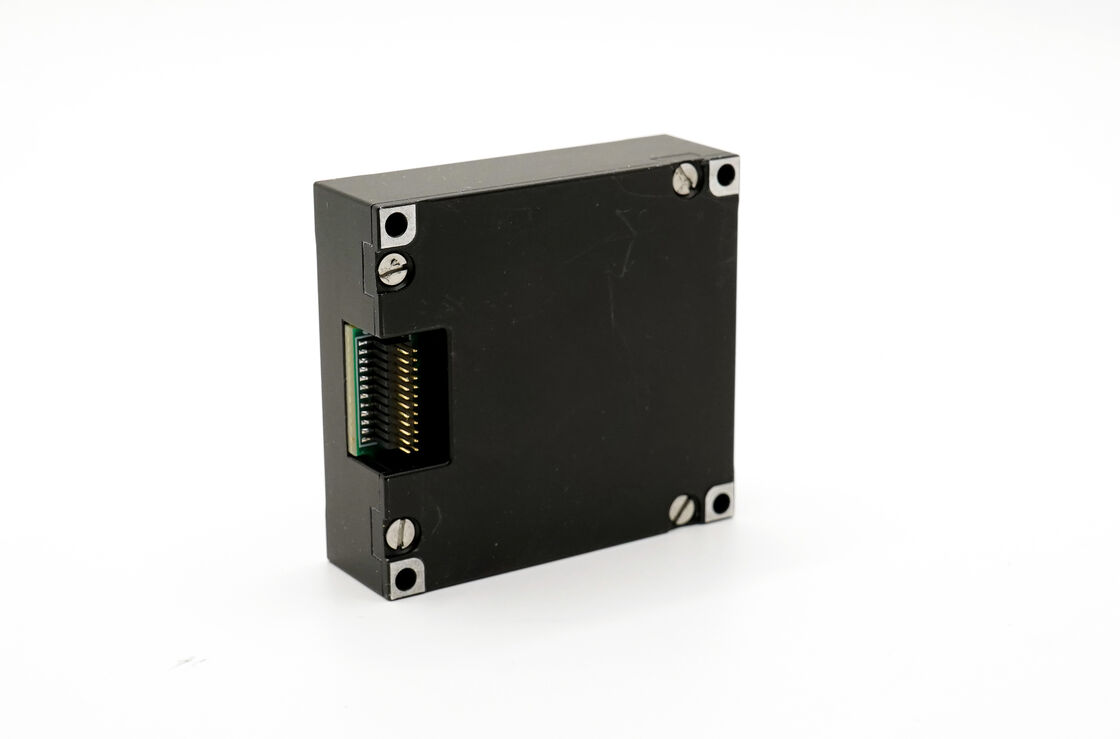

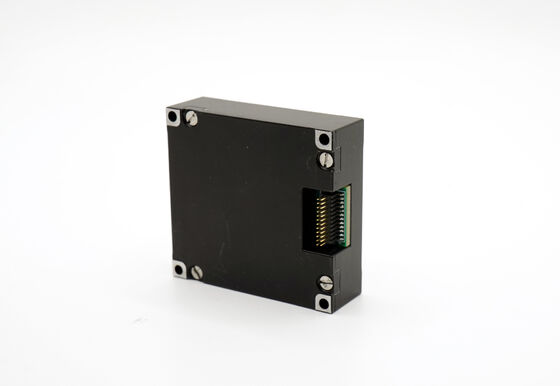

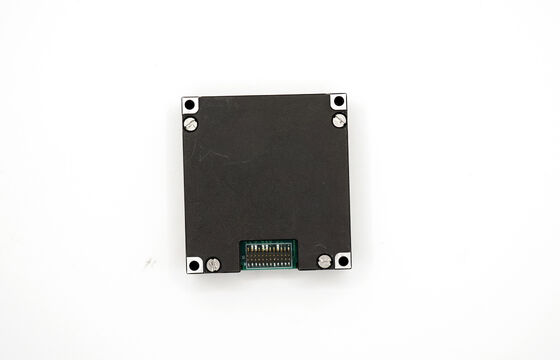

L'unité de mesure de l'inertie (IMU) 16488HB est une unité de mesure de l'inertie basée sur le MEMS à haute performance dotée d'un gyroscope numérique à trois axes, d'un accéléromètre et d'un magnétomètre.Cette unité de navigation de précision offre une plage dynamique de ±2000o/s pour le gyroscope et de ±200g pour l'accéléromètreAvec une fiabilité exceptionnelle et une adaptabilité environnementale, c'est une solution idéale pour les véhicules sans pilote, les communications mobiles et les applications d'arpentage.Ce modèle sert de remplacement complet pour l'Adis 16497, offrant une précision et une stabilité accrues pour les opérations critiques.

Caractéristiques du produit

Pour les appareils à commande numérique:la plage de mesure dynamique ±2000o/s avec une stabilité de biais zéro de 3°/H (GJB, 10S, axe Z) et de 0,8°/H (ALLAN, axe Z);
Accéléromètre numérique triaxiale:la plage de mesure dynamique de ±200 g avec une stabilité de biais zéro de 0,4 mg (GJB, 10S) et 0,06 mg (ALLAN)
Un magnétomètre numérique triaxiale:2.5 gamme de mesure en gauss
Baromètre numérique:Département de 300 à 1100 mbar
Haute fiabilité:FTTM 20 000 heures
Précision de l'ensemble de la plage de température:Performance garantie de -40°C à +80°C avec étalonnage et compensation de température intégrés
Résistance aux vibrations:Appareils pour le traitement des déchets
Résistance aux chocs:Convient pour le travail dans des conditions de fort impact (1000 G, 0,5 ms)

Spécifications techniques

Paramètre	Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique		500		2000	°/s
Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
Stabilité de biais zéro	Variance Allan, axes X et Y		1.6		°/h
Stabilité de biais zéro	Moyenne de 10 secondes (-40°C à +70°C, température constante), axe Z		3		°/h
Stabilité de biais zéro	Moyenne de 10 secondes (-40°C à +70°C, température constante), axe X et axe Y		6		°/h
Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
Zéro biais	Plage de biais zéro, axe X et axe Y		± 0.2		°/s
Changement de biais zéro dans toute la plage de température	Axe Z		± 0.02		°/s
Changement de préjugé zéro par rapport aux températures	Les axes X et Y		± 0.06		°/s
Facteur d'échelle de précision	Axe Z		0.3		%
Facteur d'échelle de précision	Les axes X et Y		0.6		%
Marche aléatoire angulaire			0.15		°/√ heure
Densité du bruit			0.001		°/s/√Hz
Accéléromètre
Plage de mesure dynamique		16		200	g
Stabilité de biais zéro	Variance Allan		0.06		mg
Stabilité de biais zéro	Moyenne de 10 secondes (-40°C à +70°C, température constante)		0.4		mg
Plage de biais zéro			2		mg
Facteur d'échelle de précision			0.5		%
Densité du bruit			0.025		mg/√Hz
Magnétomètres
Plage de champ magnétique	Je suis désolé.		± 13		Gauss
Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25°C		± 25		dé
Caractéristiques électriques
Voltage		3.0	3.3	3.6	V
Consommation d'électricité			1.5		W
Caractéristiques structurelles
Taille			474414		mm
Le poids			50		g

Note: les calculs de biais zéro pour le processus de changement de température complet supposent un taux de changement de température ≤ 1°C/min dans une plage de -40°C à +70°C. Les conditions de vibration sont de 6,06 G, 20 Hz à 2000 Hz.

Le dessin de contour
